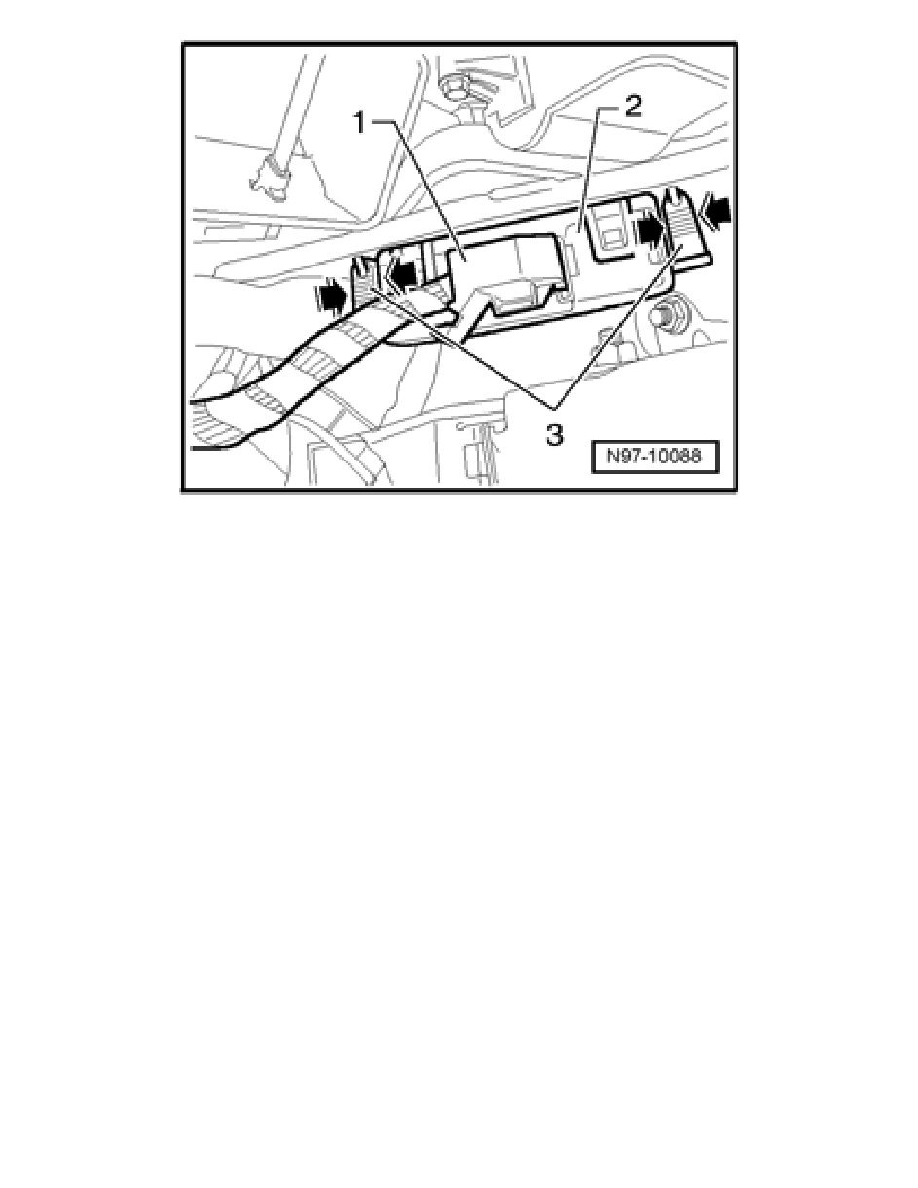

Disengage electrical connection - 1 - and disconnect it from Data Bus On Board Diagnostic Interface J533 - 2 -.

-

Press mounting pins - 3 - together - arrows - and out of holes.

Installing

Install in reverse order of removal.

Data Bus On Board Diagnostic Interface

Data Bus On Board Diagnostic Interface

‹› Before removing Data Bus On Board Diagnostic Interface (J533), the work procedure to read out the codes stored in the module must always be

performed. Refer to --> [ Instrument Cluster, Adapting ] See: Instrument Panel, Gauges and Warning Indicators/Instrument Cluster /
Carrier/Testing and Inspection/Programming and Relearning.

CAUTION!
‹› Turn off the ignition and all electrical consumers.

‹› Remove ignition key.

Removing

-

Remove the driver's side footwell cover..

-

Disengage harness connector - 1 - and disconnect it from Data Bus On Board Diagnostic Interface - 2 -.
