Information Bus: Procedures

CAN Bus Wires, Repairing

-

Unshielded two-strand wiring - 1 - and - 2 - with a cross section of 0.35 sq.mm or 0.5 sq.mm can be used as CAN-Bus wiring.

-

The color coding of CAN-Bus wires can be found in the following table:

CAN High wire, powertrain

orange/black

CAN High wire, Comfort

orange/green

CAN High wire, Infotainment orange/violet
CAN-Low lead (all)

orange/brown

-

Repairs on CAN-Bus wires can be performed with repair wire with matching cross section and also with twisted wires "green/yellow" or
"white/yellow".

-

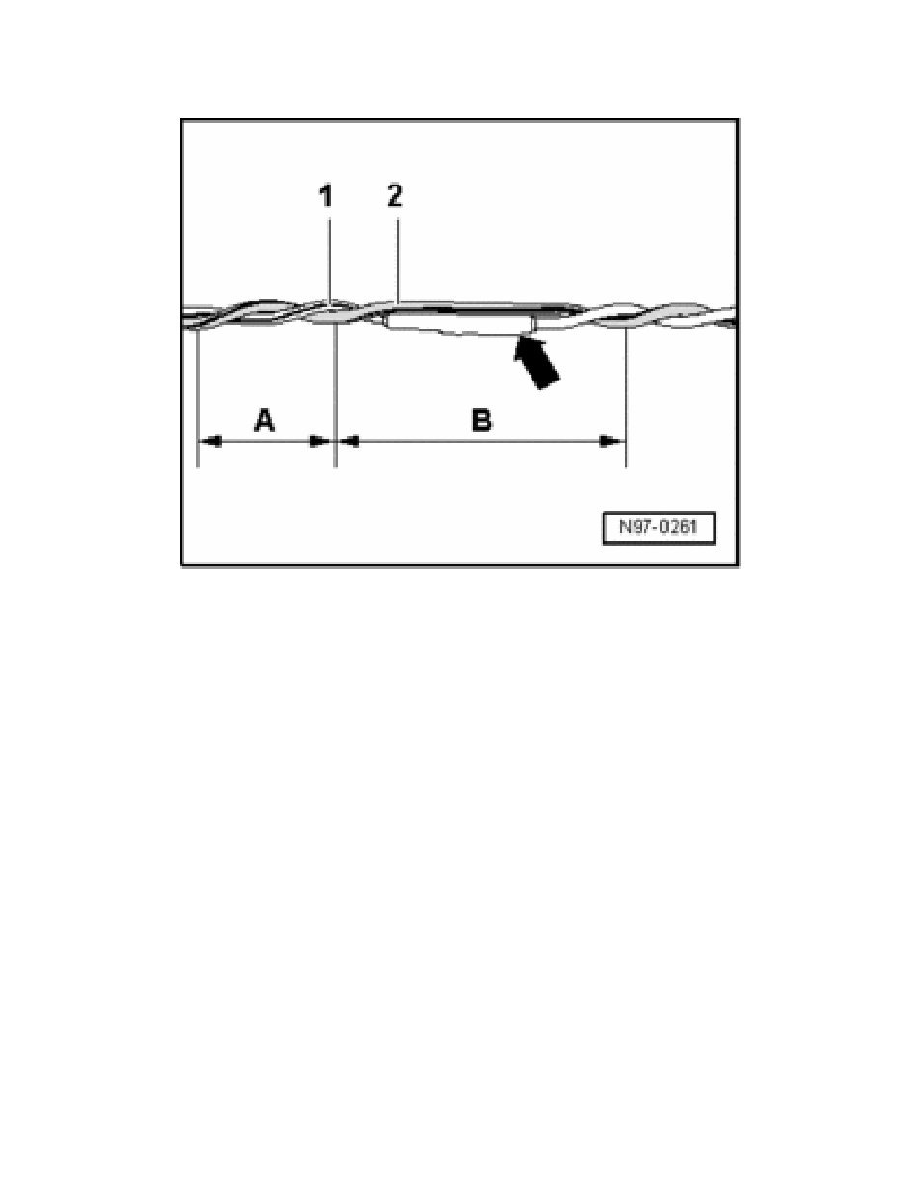

When repairing Bus leads, both wires must be of the same length. When twisting together wires - 1 - and - 2 -, length of lay of A = 20 mm must be
observed.

-

While doing this, no section of the wire, e.g. in area of welded connectors - arrow -, may be greater than B = 50 mm without twisting of the wires.

-

Wrap repair points with yellow adhesive tape to mark a performed repair.
