Volkswagen Workshop Service and Repair Manuals

Engine Control Module: Service and Repair
Fuel Injection and Ignition - Multi Fuel Injection

Engine Control Modules

Engine Control Module (ECM) without Anti-Theft Immobilizer, Removing and Installing

NOTE:  If it is desired to replace Engine Control Module (ECM), connect Vehicle Diagnosis, Testing and Information System VAS 5051 and perform
the guided function "Replace control module".

Removing

-

Switch off ignition.

-

Remove wiper arms and plenum chamber cover.

-

Remove plenum chamber bulkhead.

-

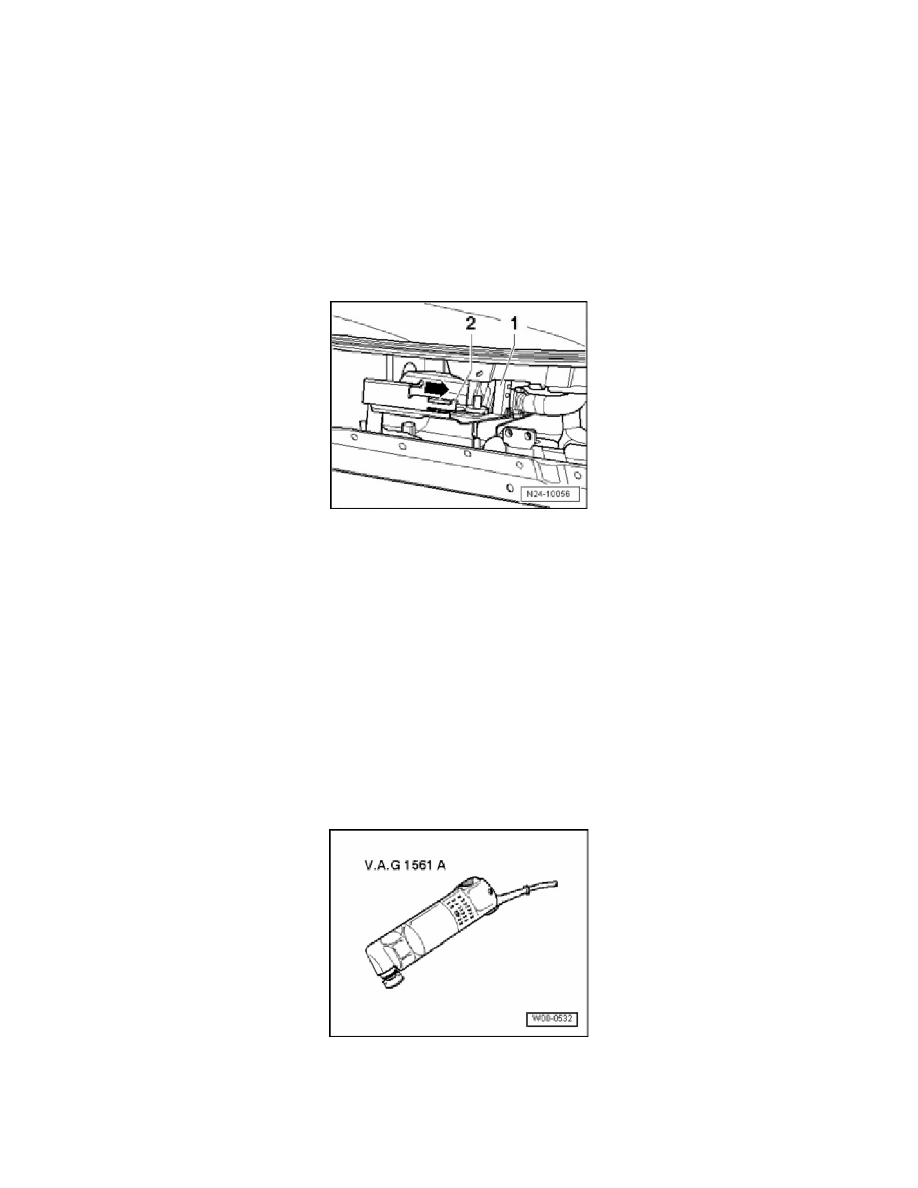

Disengage forward harness connector - 1 - from Engine Control Module (ECM) and disconnect it.

-

Pry up locking mechanism - 2 - slightly.

-

Then slide Engine Control Module (ECM) out of retainer - arrow -.

-

Now disengage rear harness connector from Engine Control Module (ECM) and disconnect it.

Installing

-

Connect rear harness connector to Engine Control Module (ECM) and engage it.

-

Slide Engine Control Module (ECM) on to retaining plate.

-

Now connect front harness connector to Engine Control Module (ECM) and engage it.

-

Install plenum chamber bulkhead.

-

Install wiper arms and plenum chamber cover.

Engine Control Module (ECM) with Anti-Theft Immobilizer, Removing and Installing

Special tools, testers and auxiliary items required

-

Locking pliers

-

Electric cutter V.A.G 1561A

-

Saw set V.A.G 1561/14
