Volkswagen Workshop Service and Repair Manuals

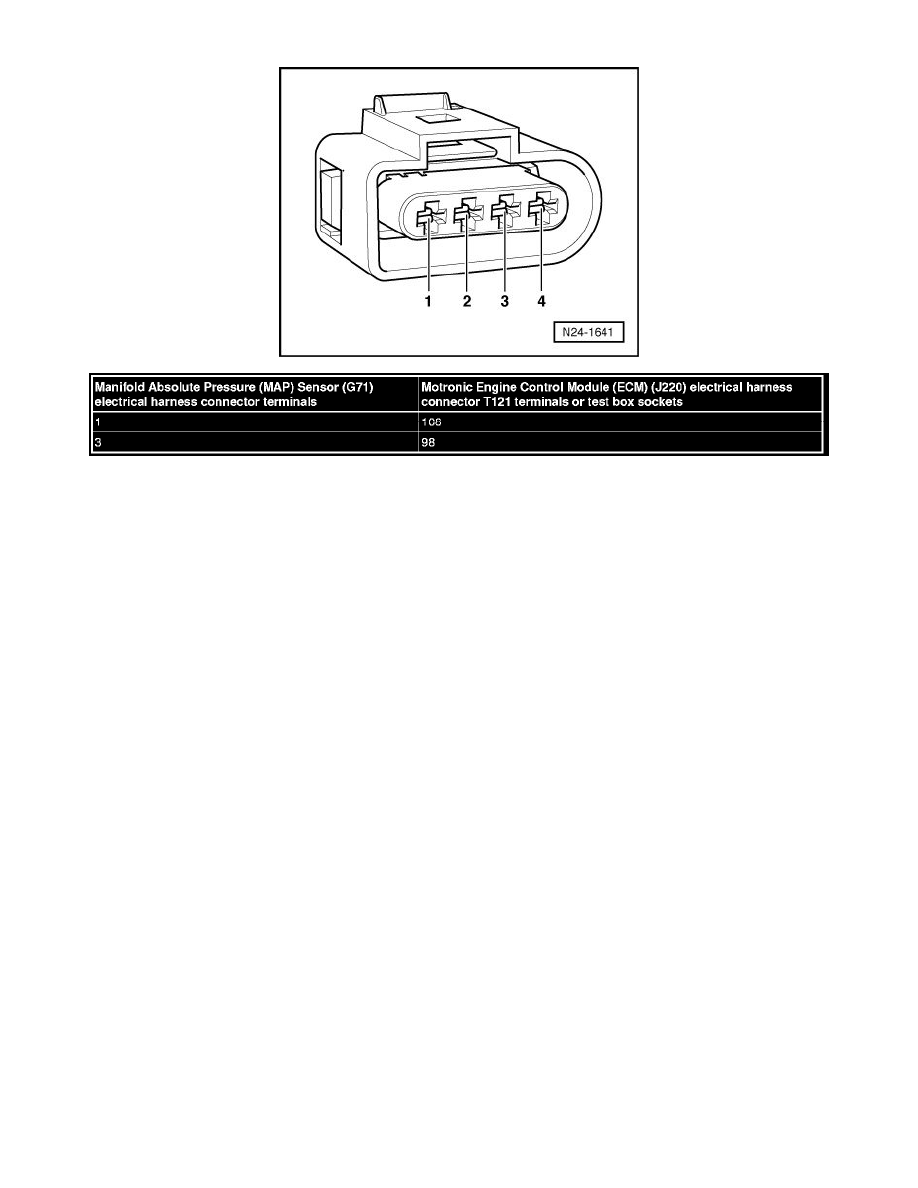

Control Module (ECM) (J220) electrical harness connector T121 terminals for resistance.

Specified value: 1.5 ohms max.

If the specified value was Not obtained:

-

Check the wiring for an open circuit, high resistance, short circuit to each other, Battery (+), or Ground (GND).

-

Check the electrical harness connector for damage, corrosion, loose or broken terminals.

-

If necessary, repair the faulty wiring connection.

If no malfunction is detected in the wiring and if the voltage supply was Not OK:

-

Replace the Motronic Engine Control Module (ECM) (J220). Refer to --> [ Motronic Engine Control Module, Replacing ] See: Engine Control
Module/Service and Repair/Motronic Engine Control Module, Replacing.

Final procedures

After the repair work, the following work steps must be performed in the following sequence:

1. Check the DTC memory. Refer to --> [ Diagnostic Mode 03 - Read DTC Memory ] See: Testing and Inspection/Reading and Clearing Diagnostic

Trouble Codes/Diagnostic Mode 03 - Read DTC Memory.

2. If necessary, erase the DTC memory. Refer to --> [ Diagnostic Mode 04 - Erase DTC Memory ] See: Testing and Inspection/Reading and Clearing

Diagnostic Trouble Codes/Diagnostic Mode 04 - Erase DTC Memory.

3. If the DTC memory was erased, generate readiness code. Refer to --> [ Readiness Code ] See: Testing and Inspection/Monitors, Trips, Drive

Cycles and Readiness Codes/Readiness Code.
