Catalytic Converter: Service and Repair
Front Exhaust Pipe With Catalytic Converter and Attachments Assembly Overview

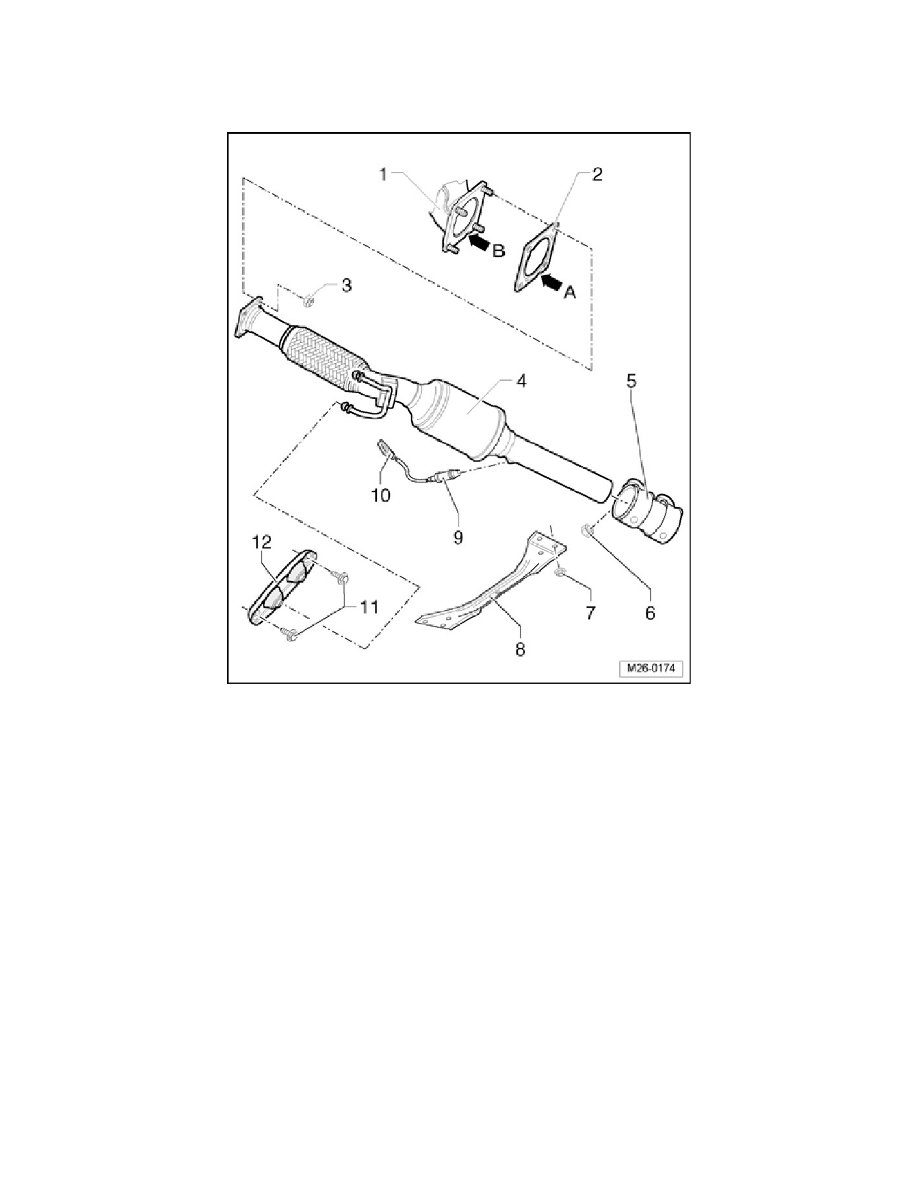

Front Exhaust Pipe With Catalytic Converter And Attachments Assembly Overview (BGP,BTK,CBTA,CCCA)

1

-

Exhaust manifold
-

Coat stud bolts with hot bolt paste G 052 118 A3

2

-

Gasket
-

Replace

-

Note installation position:

-

Gasket recess - arrow A - must be located at exhaust manifold recess - arrow B -.

3

-

25 Nm
-

Replace

4

-

Front exhaust pipe
-

With catalytic converter

-

Protect from shocks and impact stress

-

With flex joint

-

Decoupling element must not be bent more than 10 degrees - otherwise it may be damaged

-

Install exhaust system free of stress.

5

-

Clamp
-

Before tightening, ensure exhaust system is tension-free.

-

Installed location.

-

Tighten bolts evenly

6

-

25 Nm

7

-

23 Nm

8

-

Front cross member

9

-

Lambda sensor after the catalytic converter G130, 55 Nm
-

Only use hot bolt paste G 052 118 A3 to grease thread; do not let hot bolt paste get onto slits of oxygen sensor body

10

-

Connector
-

Brown, 4-pin

-

Installed location.
