Oil Pressure Switch (For Fuel Pump): Testing and Inspection

Oil Pressure and Oil Pressure Switch, Checking

Special tools, testers and auxiliary items required

^

Oil pressure gauge V.A.G 1342

^

Voltage tester V.A.G 1527 B

^

Connector test kit V.A.G 1594 A or V.A.G 1594 C

^

Engine oil level OK.

^

Engine oil temperature at least 80° C (radiator fan must start up once)

Note: For the functional check and servicing of the optical and acoustic oil pressure warning Electrical Wiring Diagrams, Troubleshooting and
Component Locations.

-

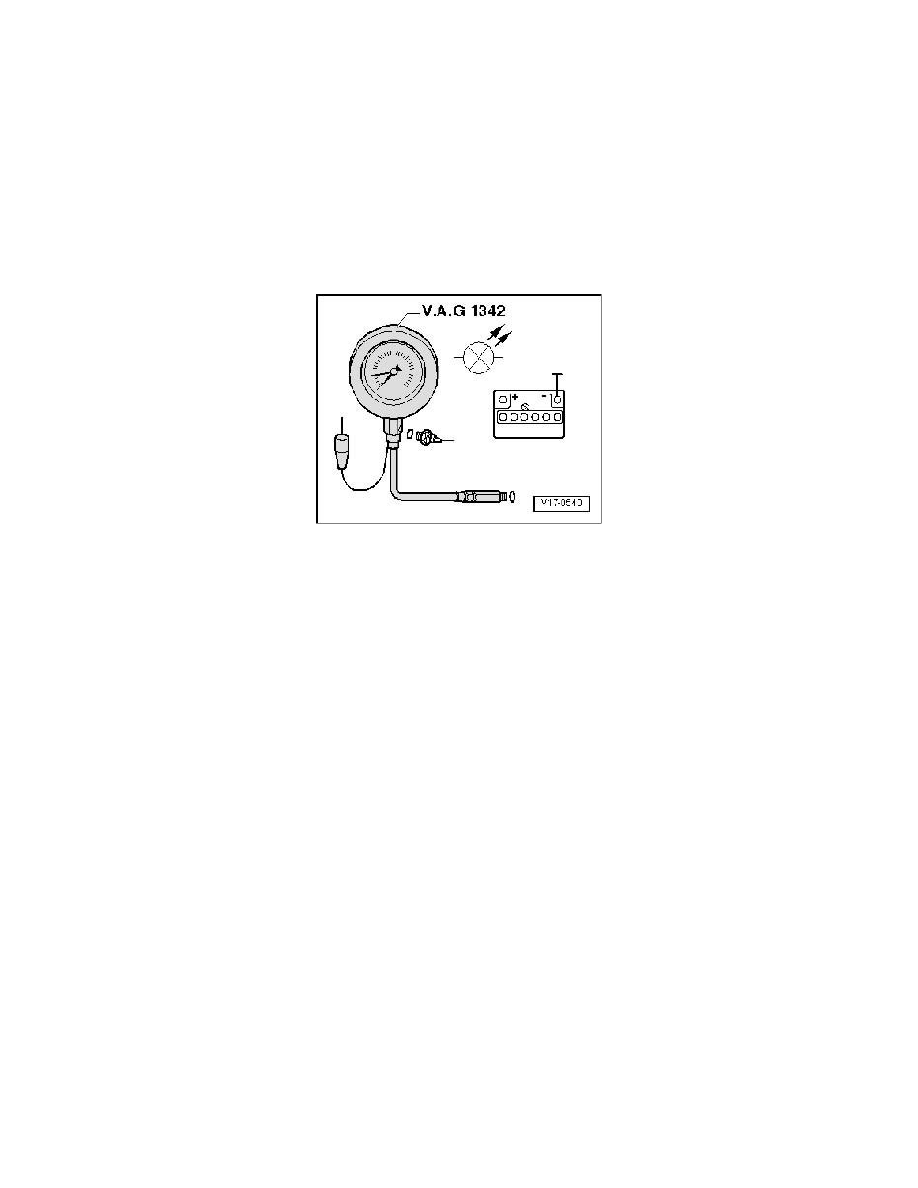

Remove oil pressure switch F1 and screw into oil pressure gauge.

-

Thread oil pressure gauge into oil filter bracket in place of oil pressure switch.

-

Connect brown wire of tester to Ground (GND).

-

Connect voltage tester V.A.G 1527 B using adapter cables from connector test kit V.A.G 1594 C to B+ and oil pressure switch.

-

LED must not light up.

-

If LED lights up, replace 1.4 bar Oil Pressure Switch F1.

If LED does not light up:
-

Start engine and increase engine speed.

-

LED must light up at 1.2 to 1.6 bar positive pressure, otherwise replace oil pressure switch.

-

Increase engine speed further.

-

At 2,000 RPM and an oil temperature of 80° C, oil pressure must be between 2.7 and 4.5 bar.

At higher engine speeds oil pressure must not exceed 7.0 bar

If specification is not obtained:
-

Check screen in intake line for soiling.

Note: Also, mechanical damage e.g. bearing damage can also be the cause of too low oil pressure.

If no malfunction can be found:
-

Replace oil pump.

If specification is exceeded:
-

Check oil channels.

-

If necessary, replace oil filter bracket with pressure relief valve.
