Removing

-

Remove the generator.

-

Clamp the generator at the mounting points in a vise.

-

Remove protective cap from ribbed belt pulley with freewheel.

NOTE:  The threads on the generator shaft are a left-handed thread, therefore, rotate it clockwise to loosen and counter clockwise to tighten.

-

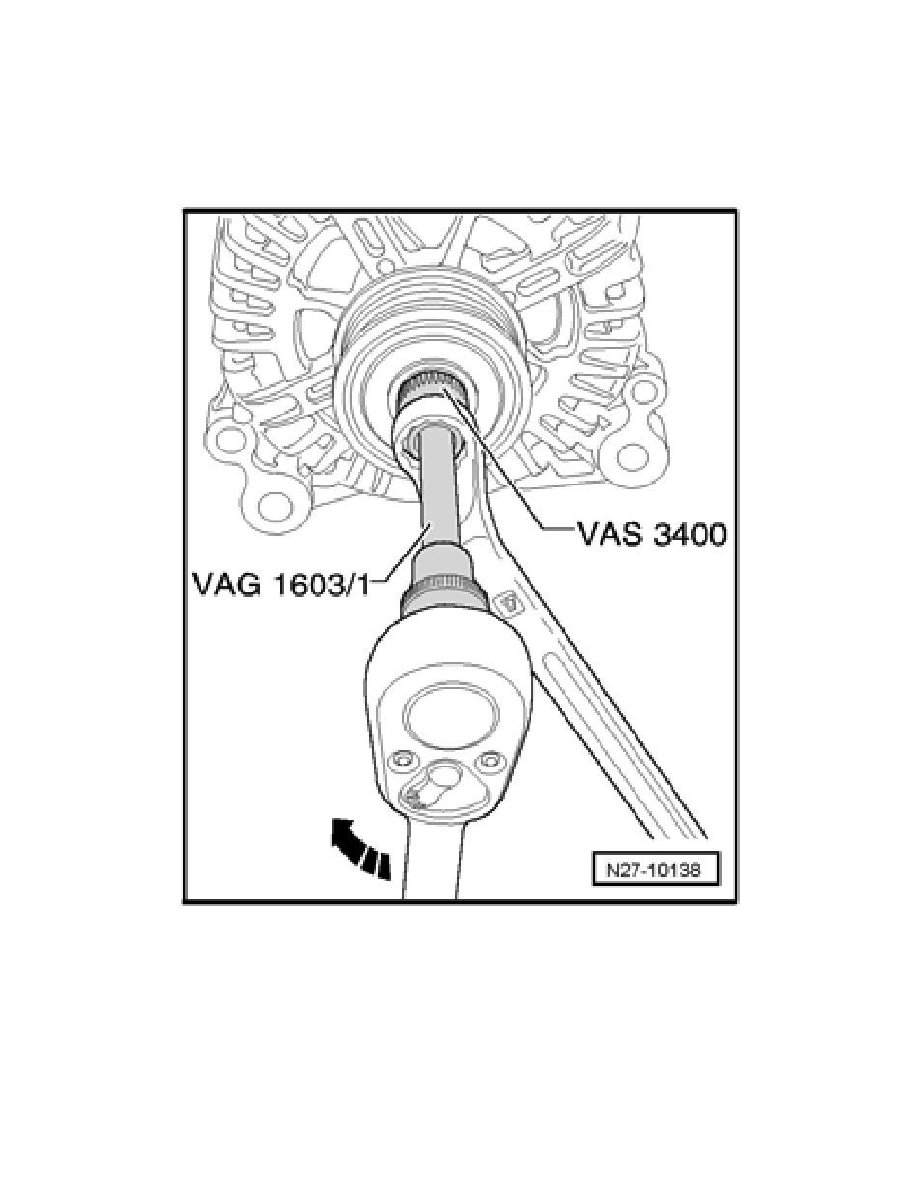

Insert Multi-Point Adapter VAS 3400 into ribbed belt pulley with freewheel of generator using open end wrench 17 mm.

-

Insert TORX screwdriver insert VAG 16031 into generator shaft.

-

Loosen the threaded connection by rotating clockwise, while counter holding with the box-end wrench.

-

Hold the free wheeling ribbed belt pulley in place by hand and turn it at the generator input shaft until the pulley can be removed.

Installing

Install in reverse order of removal, noting the following:

-

Next, install the free wheeling belt pulley on the generator input shaft as far as the stop.

Torque Wrench VAG 1332 must be rearranged for installing ribbed belt pulley with freewheel as follows:
