Clutch Disc: Removal and Replacement

Clutch, Sachs

0A4. 5 Speed M/T

Clutch, Sachs

Removing

-

Remove transmission.

-

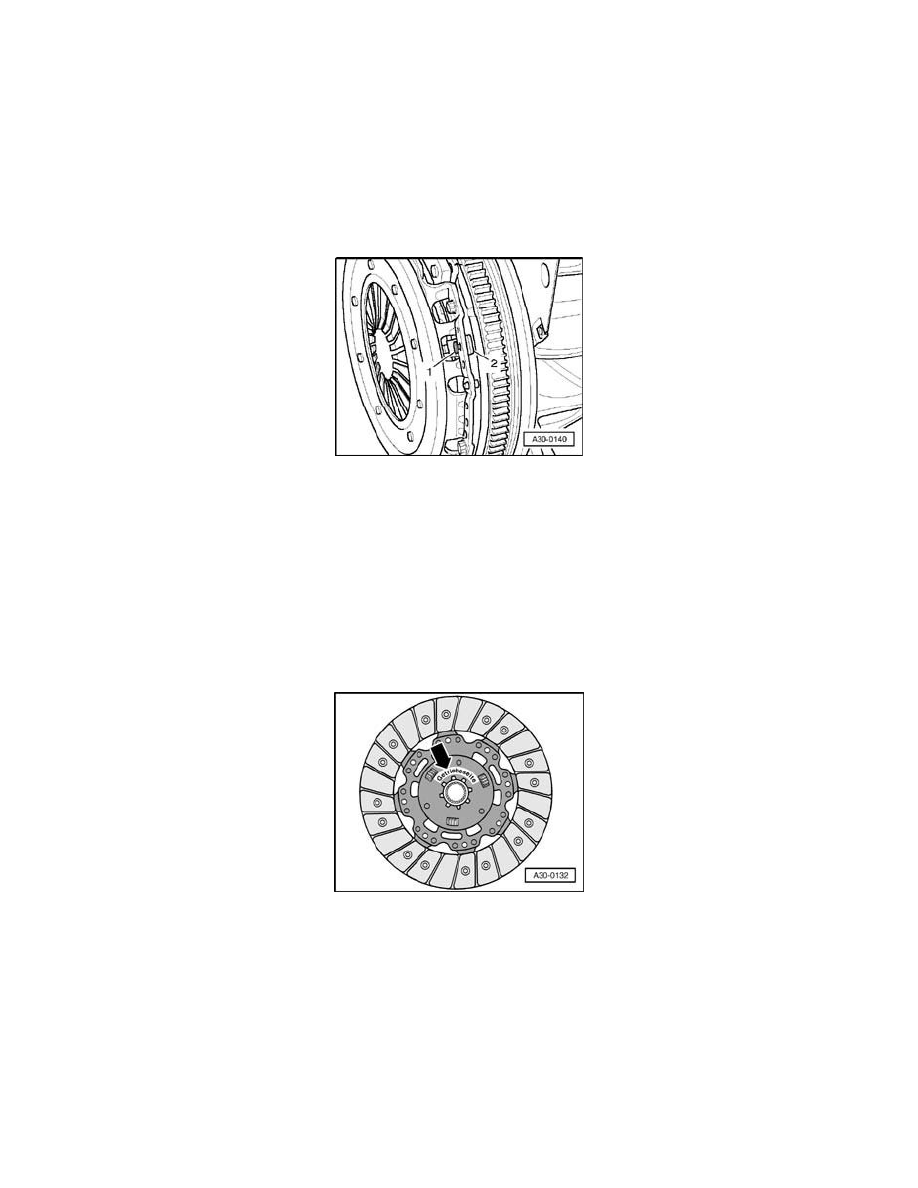

Insert flywheel retainer 3067 to loosen bolts.

-

Loosen bolts in small stages in diagonal sequence.

^

When removing, stop - 2 - must loosen together with pin - 1 -.

-

If stop does not loosen: Press pin in direction of dual mass flywheel.

-

Remove pressure plate and clutch plate.

Installing

Install in reverse order, paying attention to the following:

Note:
^

Only replace the pressure plate and clutch plate together. Allocate pressure plate and clutch plate according to engine code.

^

Make sure alignment sleeves for engine to transmission are installed in cylinder block, install if necessary.

^

If alignment sleeves are not present, shifting difficulties, clutch problems and possibly noise in transmission (loose gear rattling) will occur.

Installation position of clutch disc

^

Marking "Getriebeseite" (transmission side) faces toward transmission.
