Clutch Pedal Assembly: Service and Repair

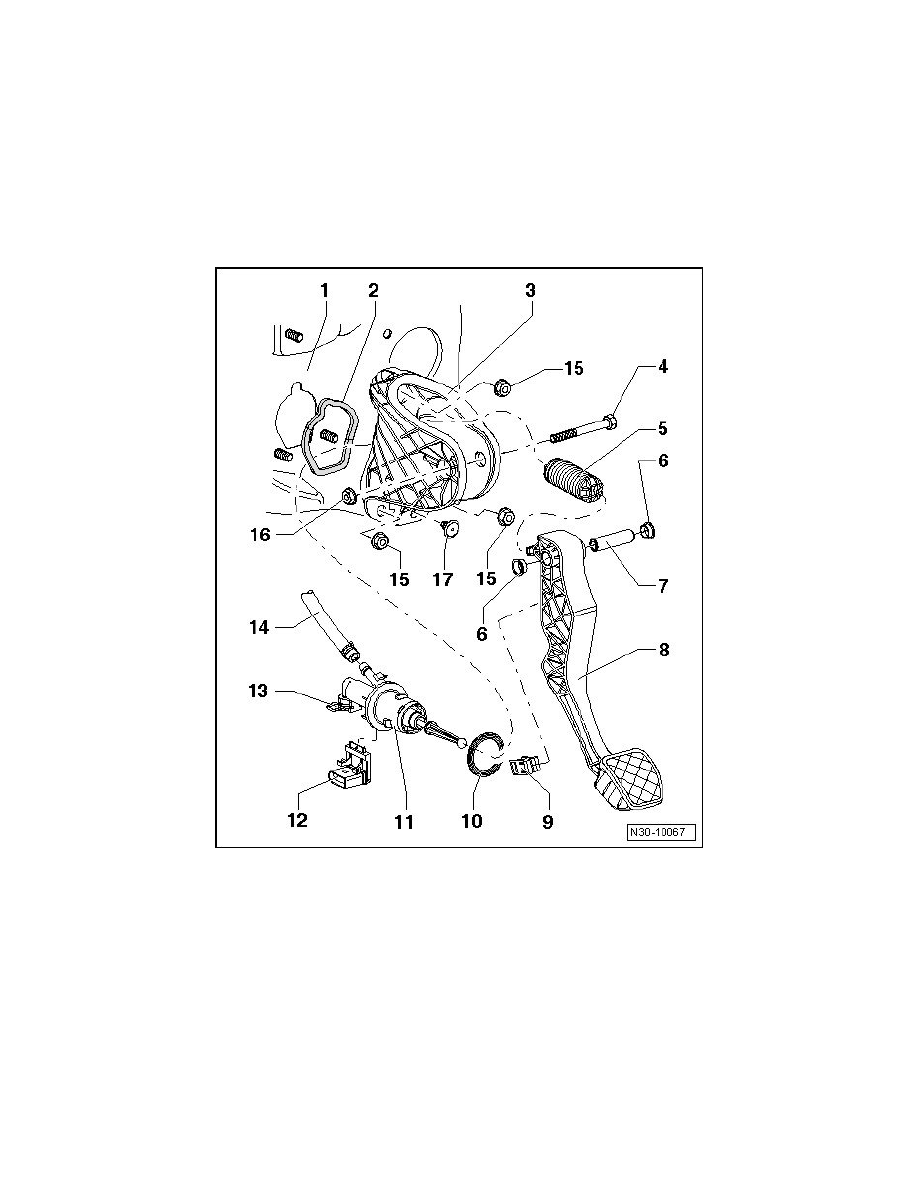

Clutch Pedal Assembly Overview

Clutch Pedal Assembly Overview

‹› Before disconnecting the battery, retrieve the coding for radio devices with anti-theft coding.

‹› Disconnect battery Ground (GND) cable with ignition switched off.

‹› If battery is re-connected, please note -->.

‹› Lubricate the various bearing and contact surfaces with grease (G 000 450 02).

1

Bulkhead

‹› With mount for mounting bracket

2

Gasket

‹› Always replace

‹› Between mounting bracket and cross panel

‹› Self-adhesive

‹› Glue on mounting bracket

3

Mounting bracket
