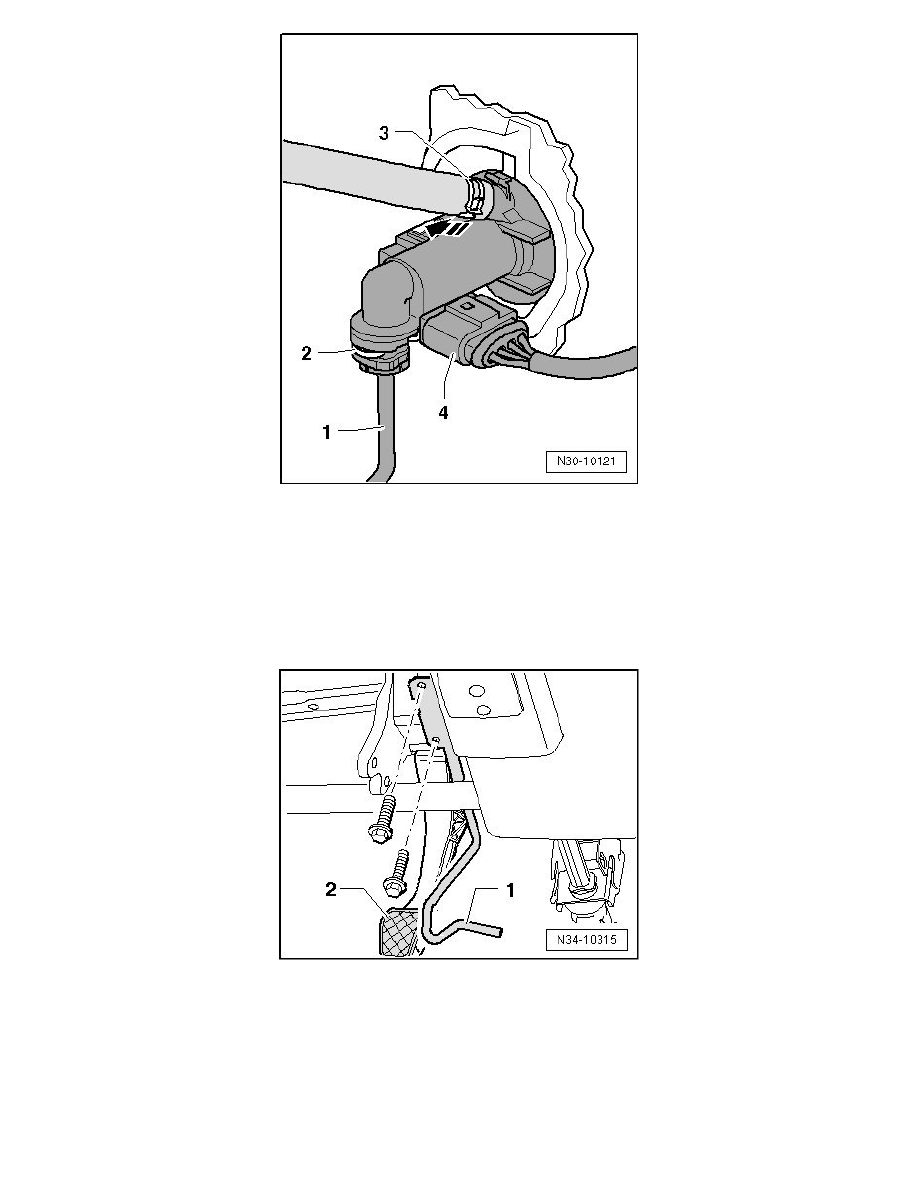

Release securing clip - 2 - with a screwdriver and remove hose/line assembly - 1 - on master cylinder.

-

Unclip Clutch Position Sensor (G476) on master cylinder - arrow - and remove with electrical harness connector - 4 - connected.

‹› When working in floor area, cover the carpet with a cloth to protect against any leaking brake fluid.

-

Remove trim panel on driver side, as well as covering under the trim panel

-

Now remove impact bolster - 1 - in front of the clutch pedal - 2 -.

-

Remove nuts - 1 - and - 2 -.
