Flywheel: Locations

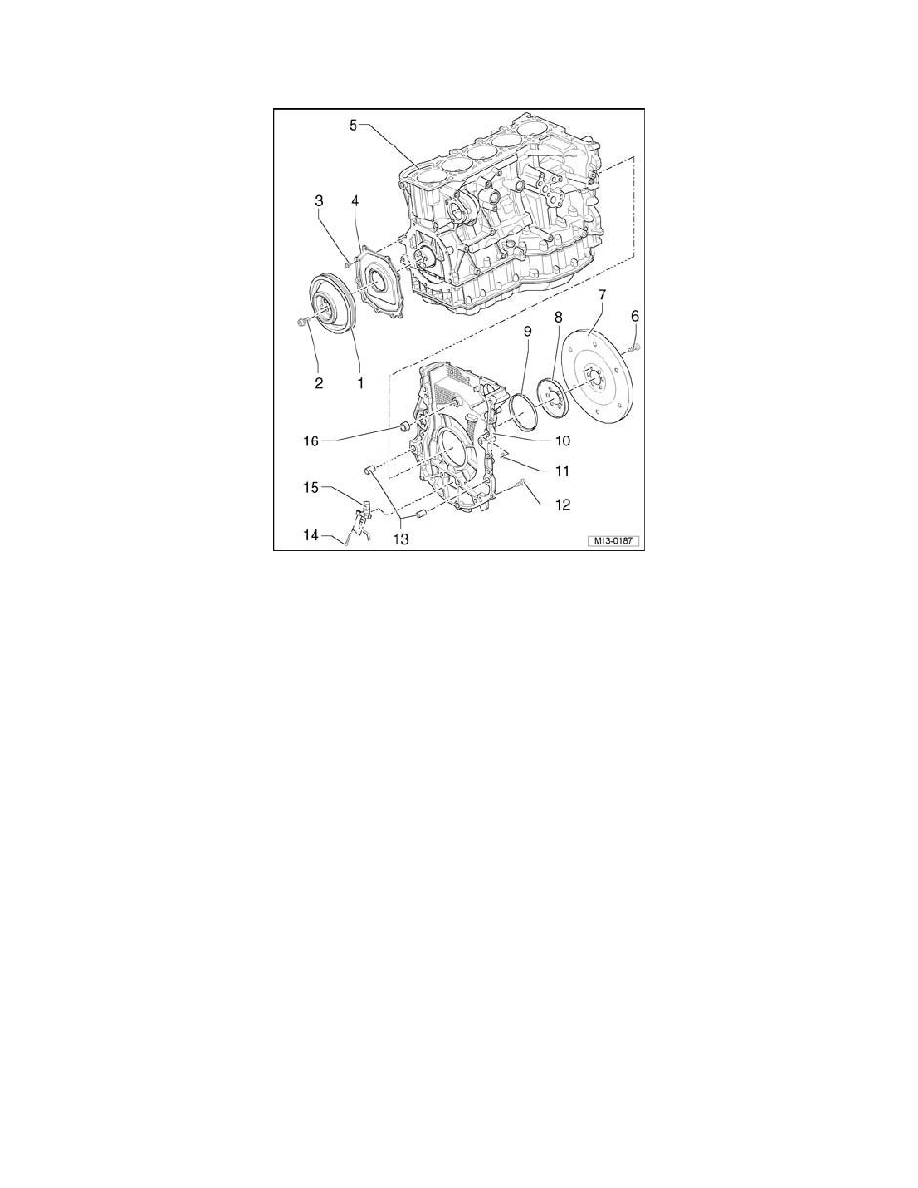

Sealing Flanges and Flywheel/Drive Plate Assembly Overview

1 -

Belt pulley/vibration damper

^

Multiple versions

2 -

50 Nm plus an additional 90° (1/4 turn)

^

Replace

3 -

10 Nm

4 -

Sealing flange on belt pulley side

^

With integrated sealing ring

5 -

Cylinder block

6 -

60 Nm plus an additional 90° (1/4 turn)

^

Replace

7 -

Drive plate/flywheel

^

To remove, secure crankshaft using locking pin T40069.

^

Flywheel must not be pried out or timing housing cover will be damaged

8 -

Sensor wheel

^

For Engine Speed (RPM) Sensor G28

^

With position holder

9 -

Sealing ring, transmission side

10 -

Control housing cover

11 -

O-ring

^

Replace

12 -

25 Nm

13 -

Fitting sleeves
