Jetta Sedan L5-2.5L (BGP) (2005)
Starting and Charging
Power and Ground Distribution
Relays and Modules - Power and Ground Distribution
Power Distribution Relay / Relay Arrangements on Electronics Box (E-Box), In Engine Compartment, Left
Page 10058
Page 2

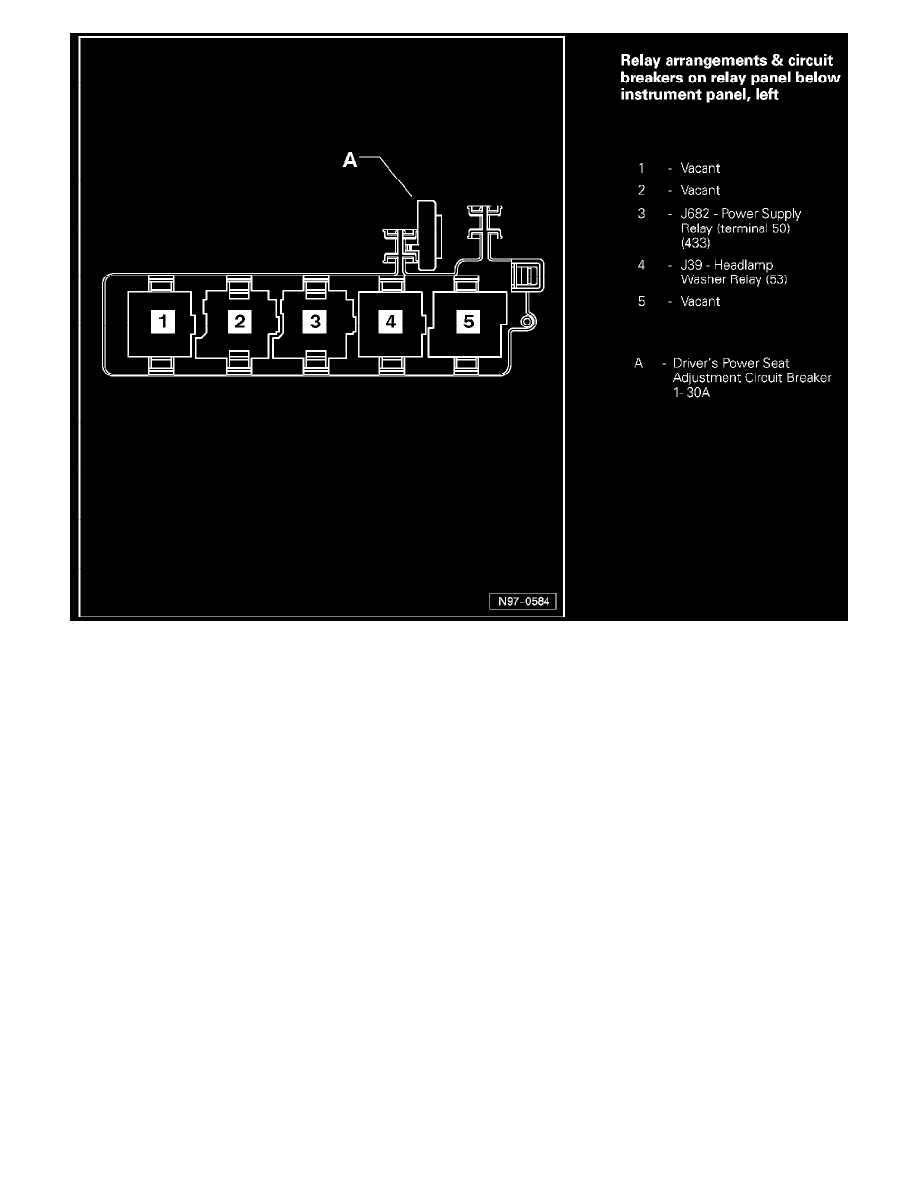

Relay Arrangements & Circuit Breakers On Relay Panel Below Instrument Panel, Left
Starting and Charging
Power and Ground Distribution
Relays and Modules - Power and Ground Distribution
Power Distribution Relay / Relay Arrangements on Electronics Box (E-Box), In Engine Compartment, Left
Page 10058
