Volkswagen Workshop Service and Repair Manuals

Rear Door Latch: Service and Repair
Door Handle and Door Lock Assembly Overview

Rear Door, Wagon

‹› The rear doors on the Wagon are different in concept from the rear doors on the Sedan. The outer door panel is not longer removable. The window

regulator and the door lock are accessible when the subframe is removed.

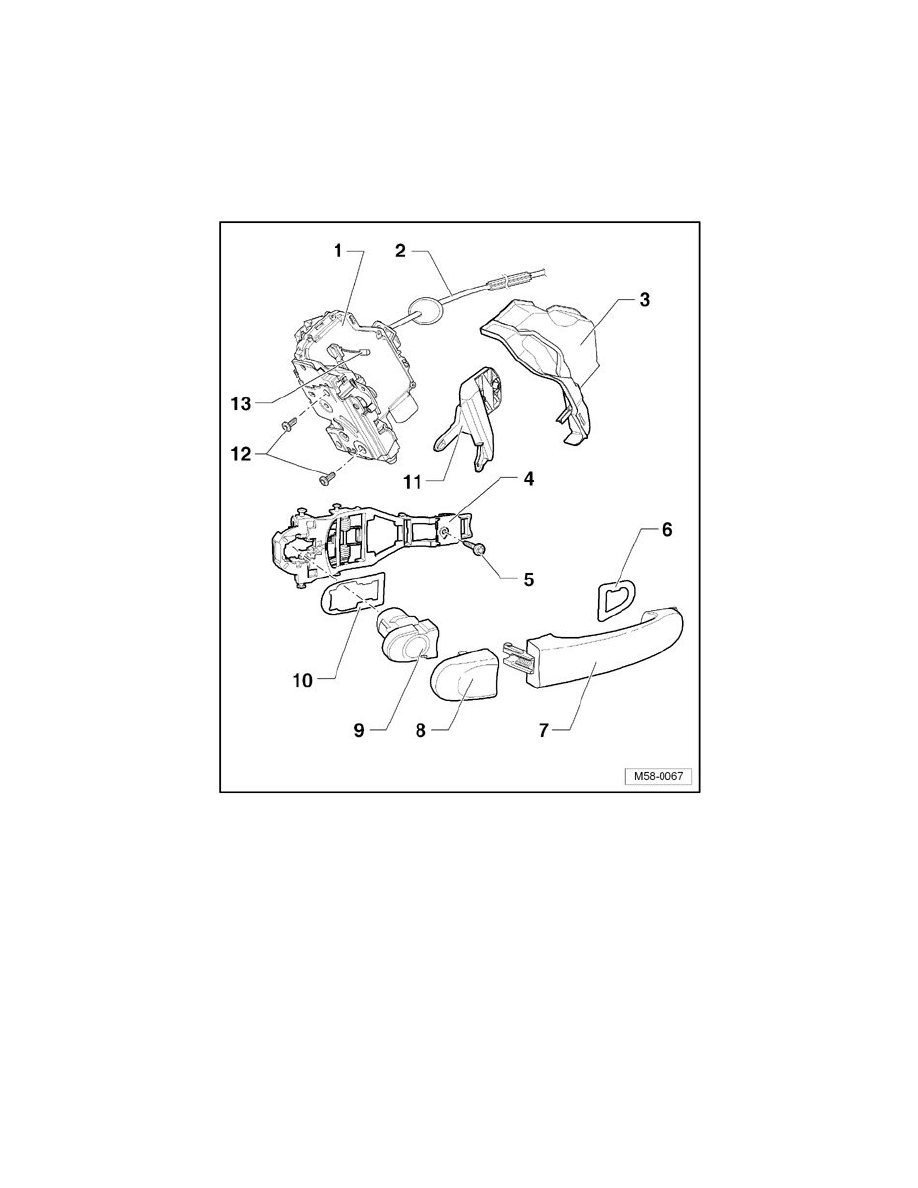

Door Handle and Door Lock Assembly Overview

1

Door Lock

‹› Removing and installing, refer to --> [ Door Lock ] See: Service and Repair/Door Lock

2

Cable

‹› For disengaging lock of interior door handle

3

Cover

‹› Does not belong to door lock delivery casing

‹› Secured with retaining tabs to door lock

4

Mounting Bracket

‹› Removing and installing, refer to --> [ Bearing Bracket ] See: Service and Repair/Bearing Bracket

5

Torx(R) Screw
