Volkswagen Workshop Service and Repair Manuals

Sealing Flange, Engine Front: Service and Repair

Sealing Flange, Belt Pulley Side

Special tools, testers and auxiliary items required

‹› Counter-holder tool (3415)

‹› Assembly tool (T10053)

‹› Torque Wrench (V.A.G 1331)

‹› Torque Wrench (V.A.G 1332)

‹› Hand drill with plastic brush attachment

‹› Protective eyewear

‹› Flat scraper

‹› Silicone sealant (D 176 404 A)

Removing

-

Remove toothed belt. Refer to --> [ Toothed Belt, Removing, Installing and Tensioning ] See: Timing Components/Timing Belt/Service and
Repair/Toothed Belt, Removing, Installing and Tensioning.

-

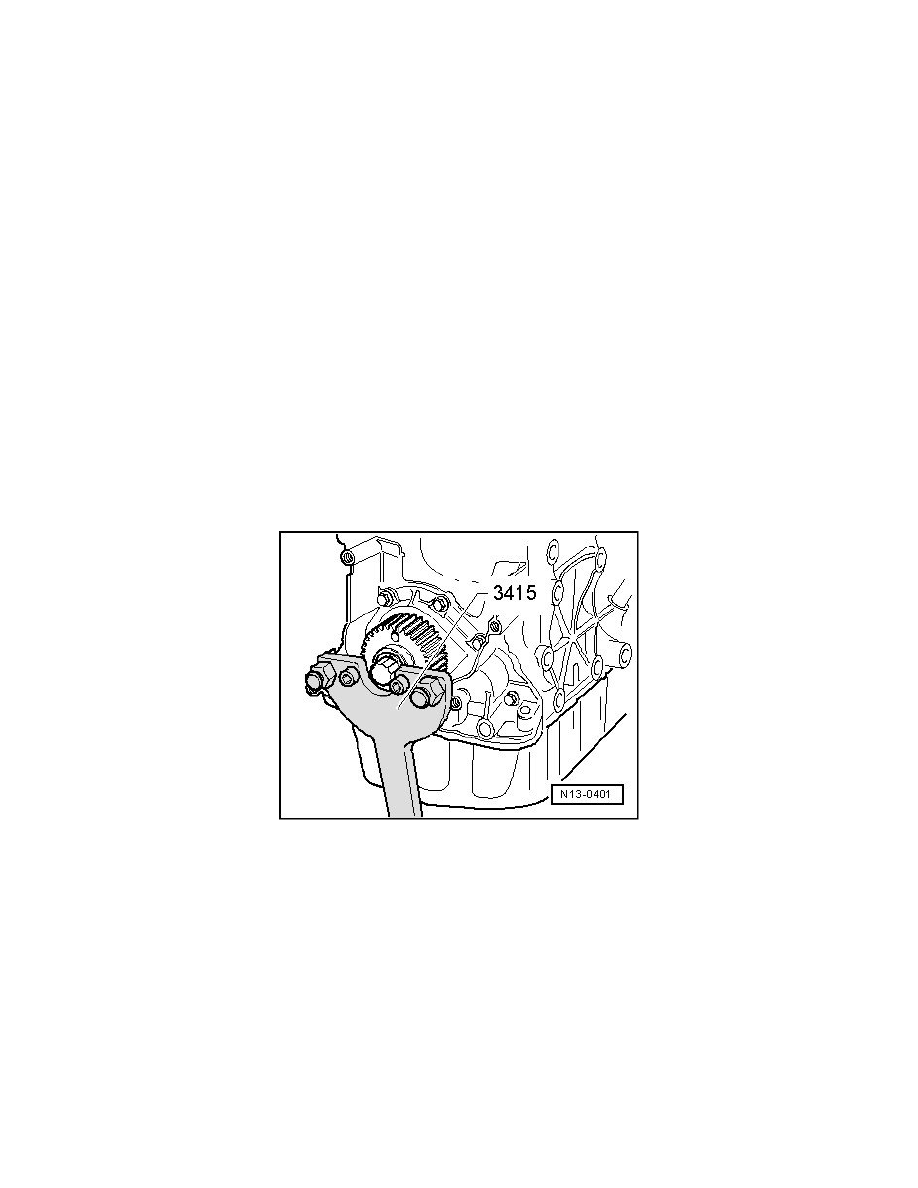

Remove toothed belt crankshaft sprocket. Secure toothed belt sprocket with counterhold tool (3415).

-

Remove oil pan. Refer to --> [ Oil Pan ] See: Engine Lubrication/Oil Pan/Service and Repair.

-

Unbolt sealing flange belt pulley side.

-

Remove sealing flange. If necessary, loosen it by tapping lightly with a rubber mallet.

-

Remove sealant residue from cylinder block with a flat scraper.

CAUTION!
Wear safety glasses.

-

Remove sealant residue on the sealing flange using a rotating brush such as a drill with a plastic brush attachment.
