Oil Filter Housing: Service and Repair

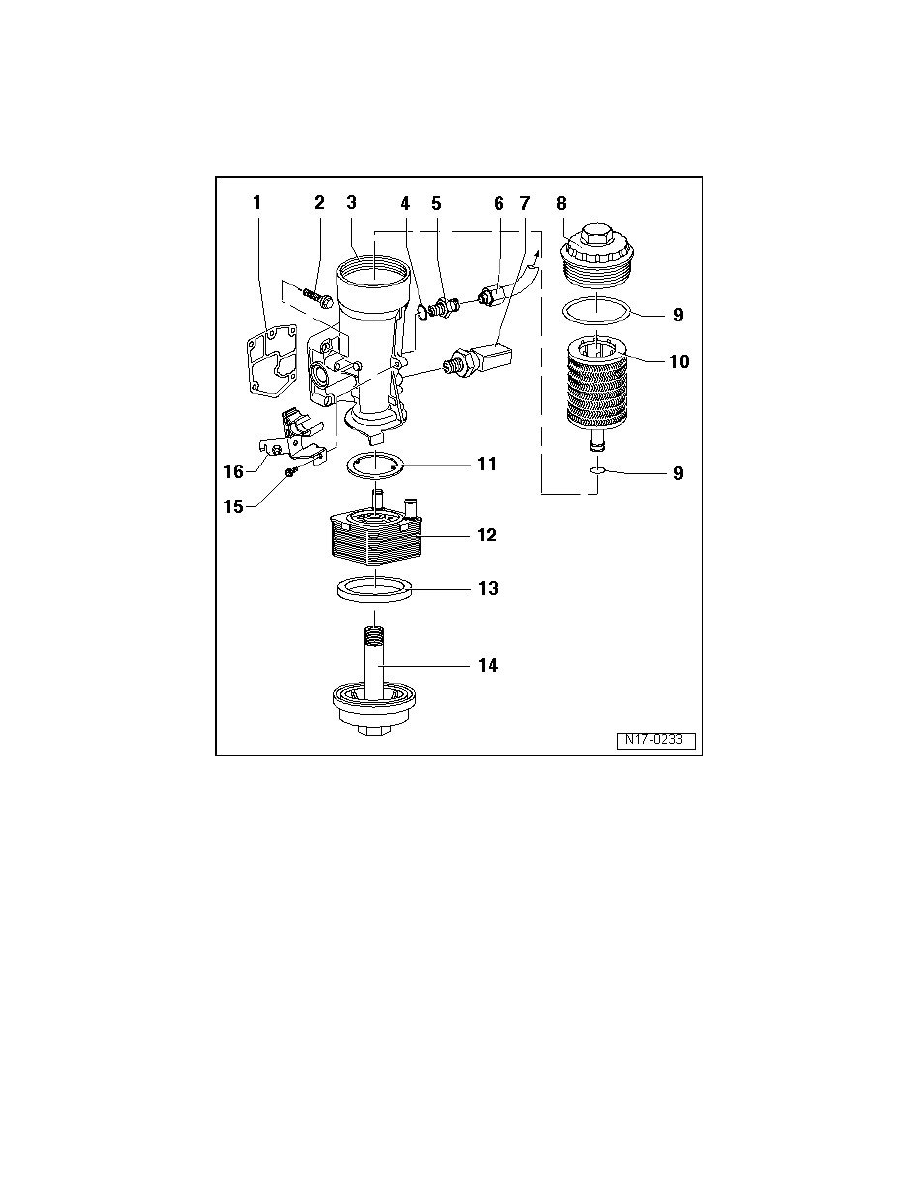

Oil Filter Bracket and Oil Cooler Assembly Overview

Follow the "Safety Precautions" --> [ If metal shavings or a large quantity of small metal particles are found when repairing an engine, this could
indicate that the crankshaft and connecting rod bearings are damaged. To prevent further damage, perform the following steps after the repair: ] See:
Oil Pump/Service and Repair.

1

Gasket

‹› Replace

2

15 Nm plus an additional 1/4 turn (90°)

‹› Replace

‹› First, fasten upper left and lower right bolts, and then tighten all four bolts in a diagonal sequence

3

Oil Filter Bracket

‹› Ensure sufficient clearance to surrounding components

4

Seal

‹› Replace

5

Connection, 30 Nm

6

Oil Supply Line, 22 Nm
