Crankshaft Gear/Sprocket: Service and Repair

Spur Gear, Removing from Crankshaft and Installing

Special tools, testers and auxiliary items required

‹› Pulling fixture (10-203)

‹› Puller (T10392)

‹› Pressure piece (T10392/1)

‹› Thermometer (VAS 6519)

‹› Protective gloves

‹› Commercially available hot plate

Spur Gear, Removing from Crankshaft

-

Remove belt pulley side sealing flange. Refer to --> [ Sealing Flange, Belt Pulley Side ] See: Cylinder Block Assembly/Sealing Flange, Engine
Front/Service and Repair.

-

Remove balance shaft module. Refer to --> [ Balance Shaft Module ] See: Engine Lubrication/Service and Repair/Balance Shaft Module.

-

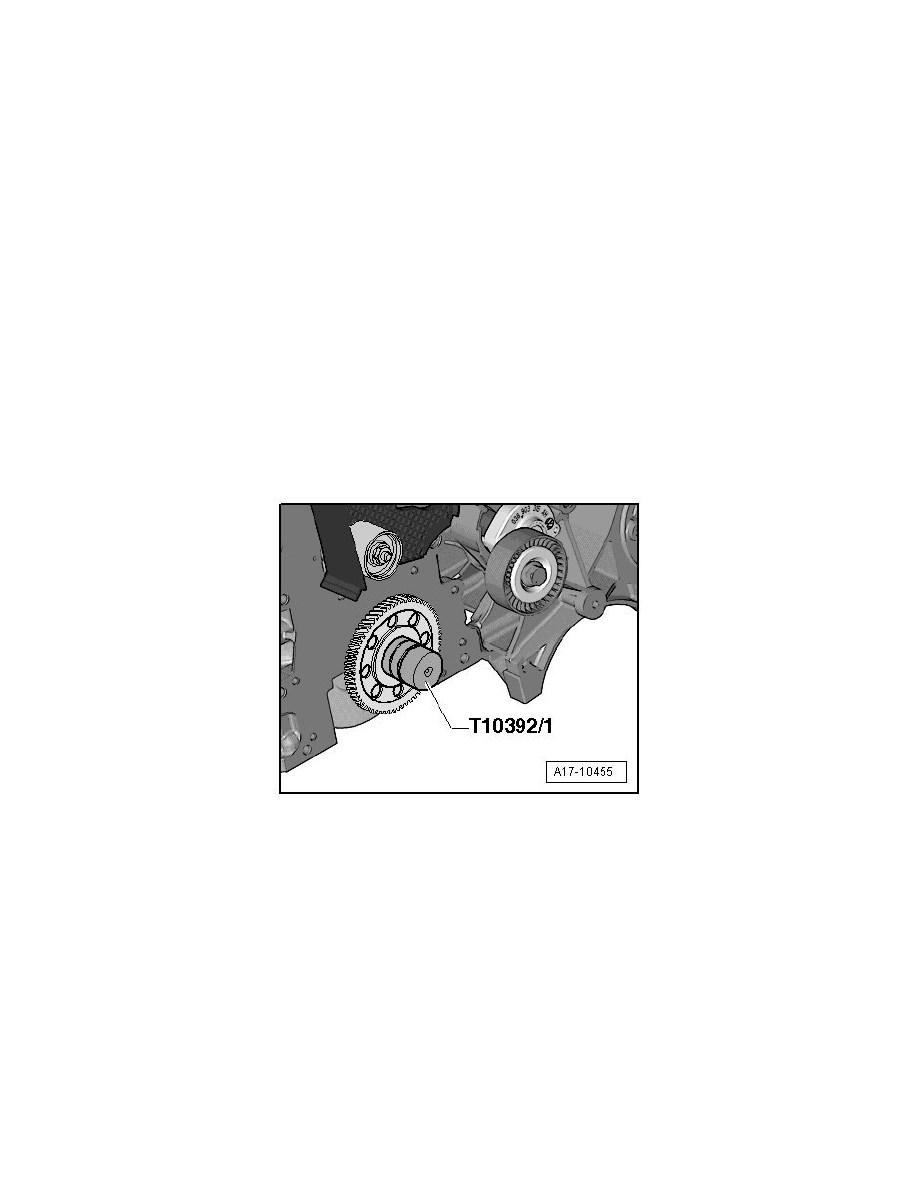

Insert thrust piece (T10392/1) in crankshaft pins.

-

Insert puller (T10392) in the spur gear holes and rotate it clockwise - arrow -. Install locking pin -  A -.
