Fuel Filter: Service and Repair
Fuel Filter

Fuel Filter

Special tools, testers and auxiliary items required

‹› Torque Wrench (V.A.G 1331)

‹› Spring-type clip pliers (VAS 6362)

CAUTION!
‹› Observe safety precautions when working on fuel supply. Refer to --> [ Fuel Supply System, Safety Precautions ] See: Powertrain

Management/Fuel Delivery and Air Induction/Service Precautions/Vehicle Damage Warnings/Fuel Supply System, Safety Precautions
.

‹› Observe rules for cleanliness. Refer to --> [ Clean Working Conditions ] See: Powertrain Management/Fuel Delivery and Air

Induction/Service Precautions/Vehicle Damage Warnings/Clean Working Conditions.

Always follow these instructions before and during work.

Removing

-

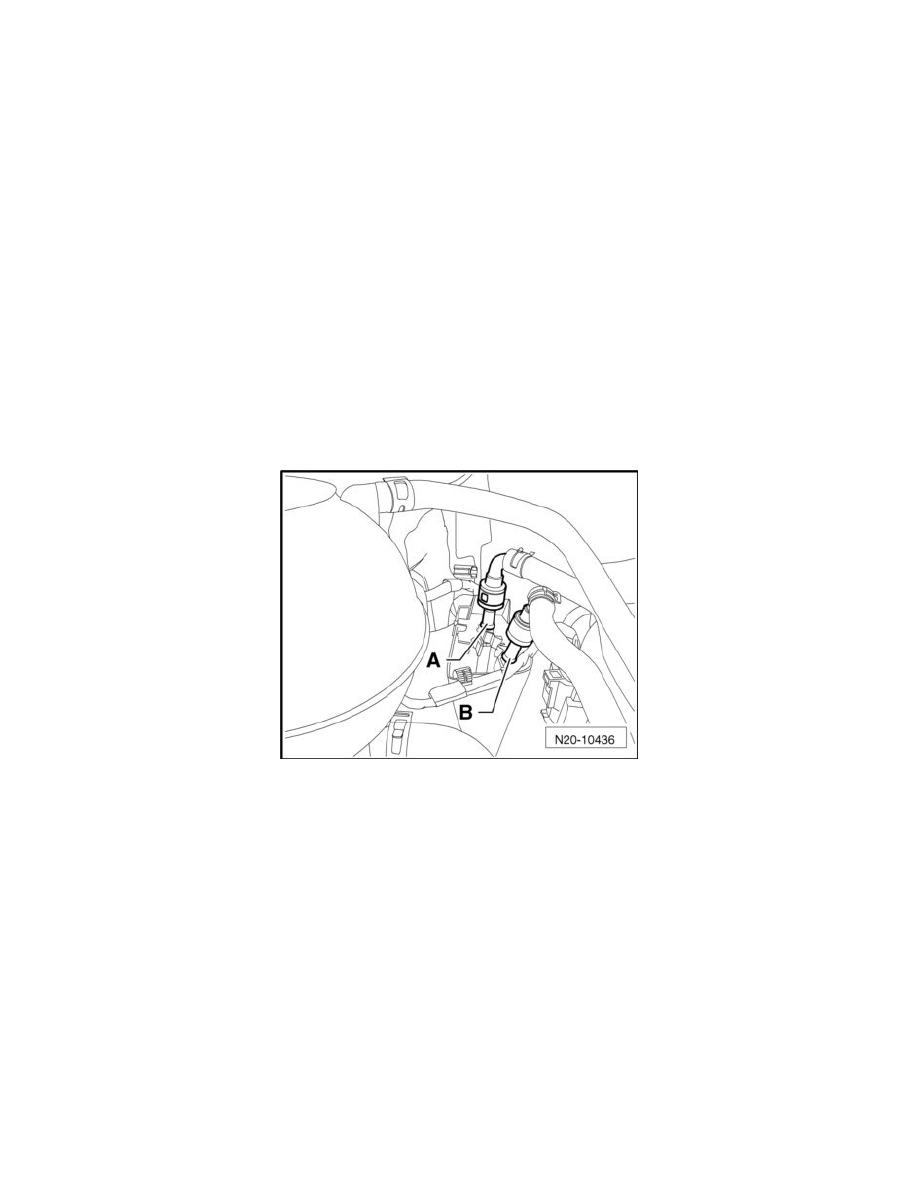

Disconnect fuel lines to the fuel tank:

A Fuel supply line, black
B Fuel return line, blue or with a blue marking

-

Seal lines so that the fuel system is not contaminated by dirt etc.

-

Loosen spring clips with the spring clip pliers (VAS 6362) and remove the fuel hoses --> [ 6 Fuel Supply Line ] See: Fuel Filter Assembly
Overview and --> [ 7 Fuel Return Line ] See: Fuel Filter Assembly Overview on the fuel filter.

-

Seal lines so that the fuel system is not contaminated by dirt etc.

-

Remove bolt or nut. Refer to --> [ item 11, 8 Nm ] See: Fuel Filter Assembly Overview.

-

Remove fuel filter upward.

Installing

Install in reverse order of removal, noting the following:

‹› Bolt or nut tightening specification, refer to --> [ item 11, 8 Nm ] See: Fuel Filter Assembly Overview.

‹› Route fuel hoses kink-free.
