Vacuum Pump: Service and Repair

Vacuum Pump

Special tools, testers and auxiliary items required

‹› Torque Wrench (V.A.G 1331)

CAUTION!
Do not disassemble the vacuum pump under any circumstances because it can cause the vacuum part to malfunction. The result would be
brake booster failure.

Removing

-

Remove engine cover. Refer to --> [ Engine Cover ] See: Cylinder Head Assembly/Service and Repair/Engine Cover.

-

Remove air filter housing. Refer to --> [ Air Filter Housing ] See: Tune-up and Engine Performance Checks/Air Cleaner Housing/Service and
Repair/Air Filter Housing.

-

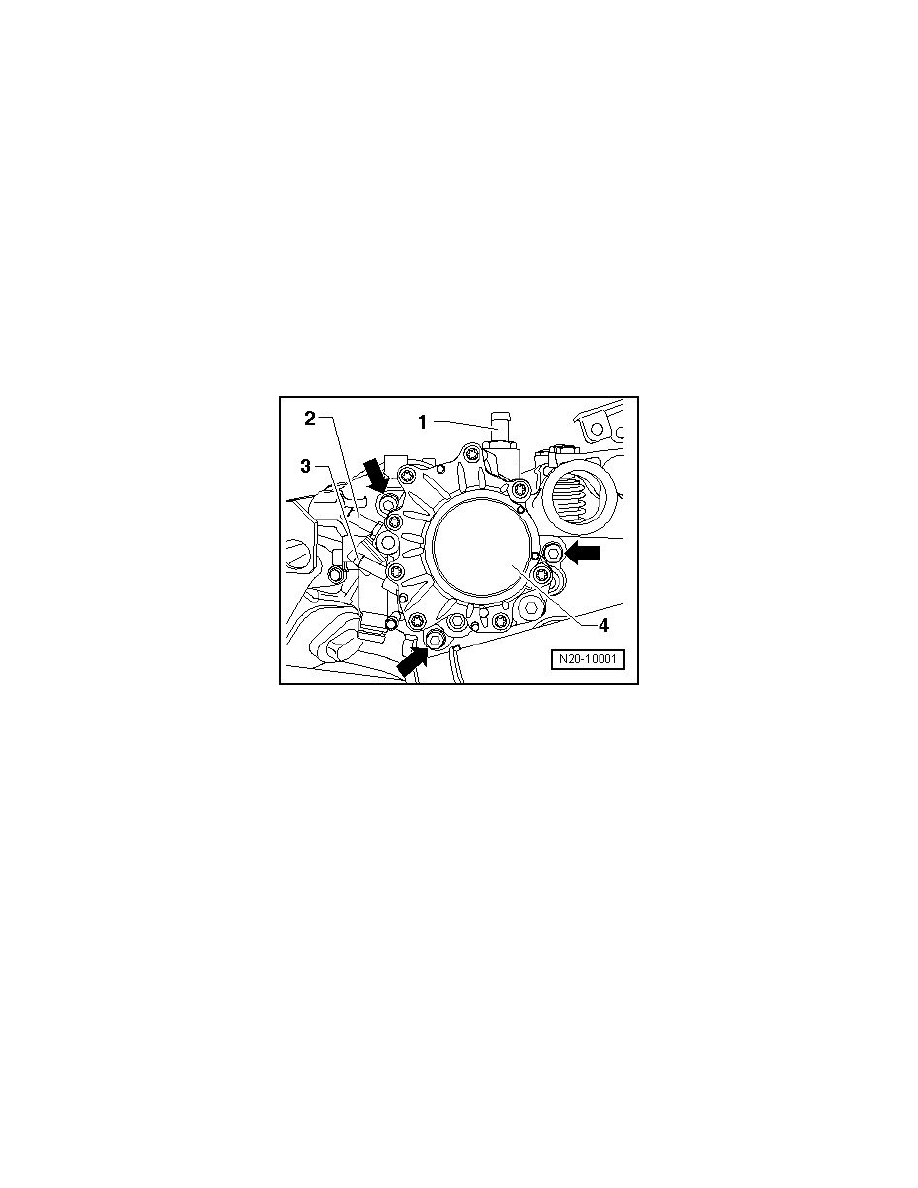

Remove vacuum hose - 1 - from the vacuum pump -  4 -.

-

Remove charge air pipe bolts --> [ (item 15) Charge Air Pipe ] See: Powertrain Management/Fuel Delivery and Air
Induction/Turbocharger/Intercooler/Service and Repair/Charge Air Cooler Components Assembly Overview and then press the pipe down slightly
to reach the rear threaded connection on the vacuum pump.

-

Remove mounting bolts - arrows -.

-

Remove vacuum pump - 4 - from cylinder head.

Installing

Install in reverse order of removal, noting the following:

‹› Make sure vacuum pump coupling is seated correctly in the camshaft.

‹› Always replace vacuum pump gasket.

‹› Make sure lines connections are securely fastened.

-

Install vacuum pump - 4 - and tighten bolts -  arrows -.
