Tail Lamp: Service and Repair

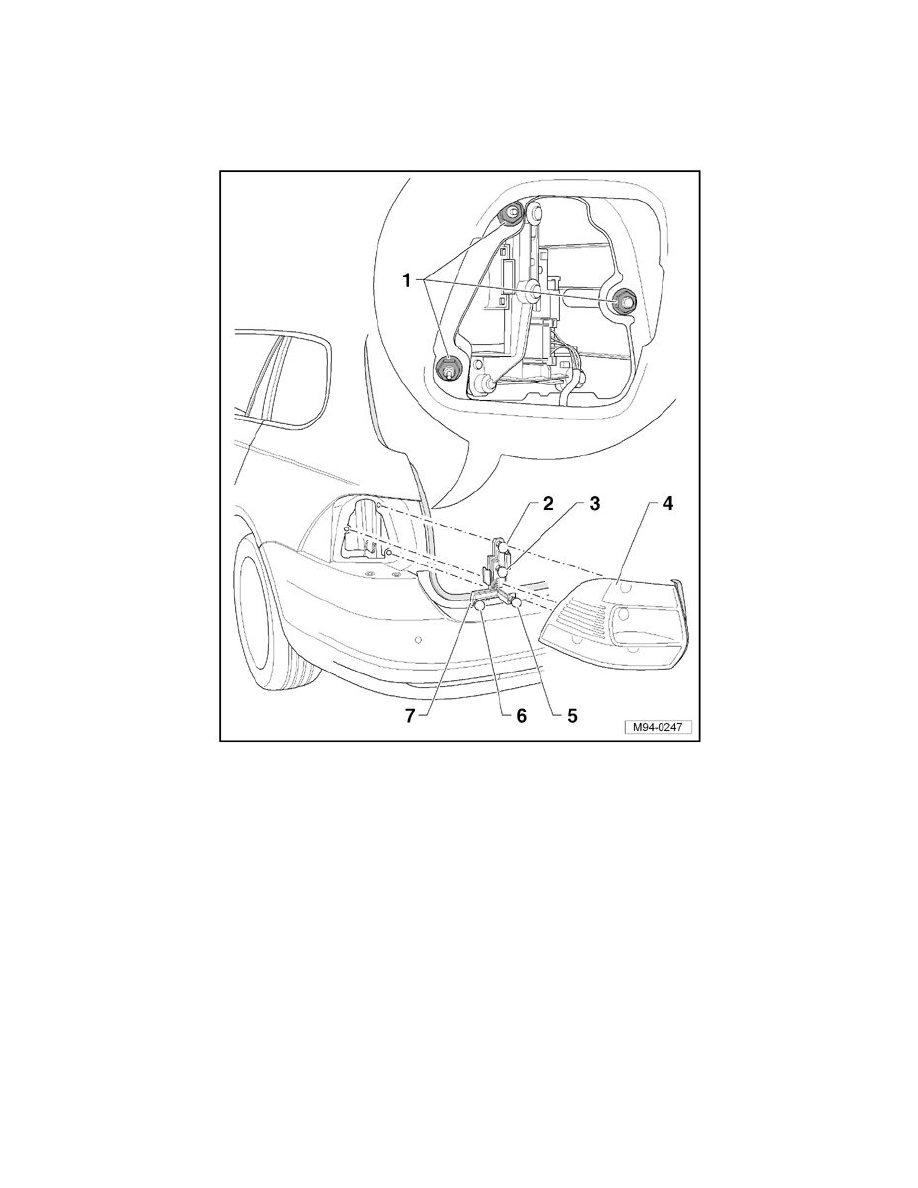

Taillamp Assembly Overview, Wagon

Taillamp Assembly Overview, Wagon

Tightening specifications, refer to --> [ Fastener Tightening Specifications ] See: Specifications

1

Nuts

2

Left Brake Lamp (M9)/Right Brake Lamp (M10)

3

Right Taillamp (M2)/Left Taillamp (M4)

4

Taillamp Housing

‹› Removing and installing, refer to --> [ Taillamps, Wagon ] See:

5

Rear Fog Lamp Bulb (L20)/ Right Back-Up Lamp (M17)

6

Left Rear Turn Signal Lamp (M6)/Right Rear Turn Signal Lamp (M8)

7

Bulb Holder

‹› Removing and installing, refer to --> [ Taillamp Bulb Carrier, Wagon ] See:
