Air Filter Element: Service and Repair

Air Filter Element

Special tools, testers and auxiliary items required

‹› Torque Wrench (V.A.G 1783)

CAUTION!
‹› Follow the safety precautions when working on the diesel direct injection system. Refer to --> [ Safety Precautions ] See: Powertrain

Management/Fuel Delivery and Air Induction/Service Precautions/Vehicle Damage Warnings/Safety Precautions.

‹› Observe rules for cleanliness. Refer to --> [ Clean Working Conditions ] See: Powertrain Management/Fuel Delivery and Air

Induction/Service Precautions/Vehicle Damage Warnings/Clean Working Conditions.

Always follow these instructions before and during work.

Removing

-

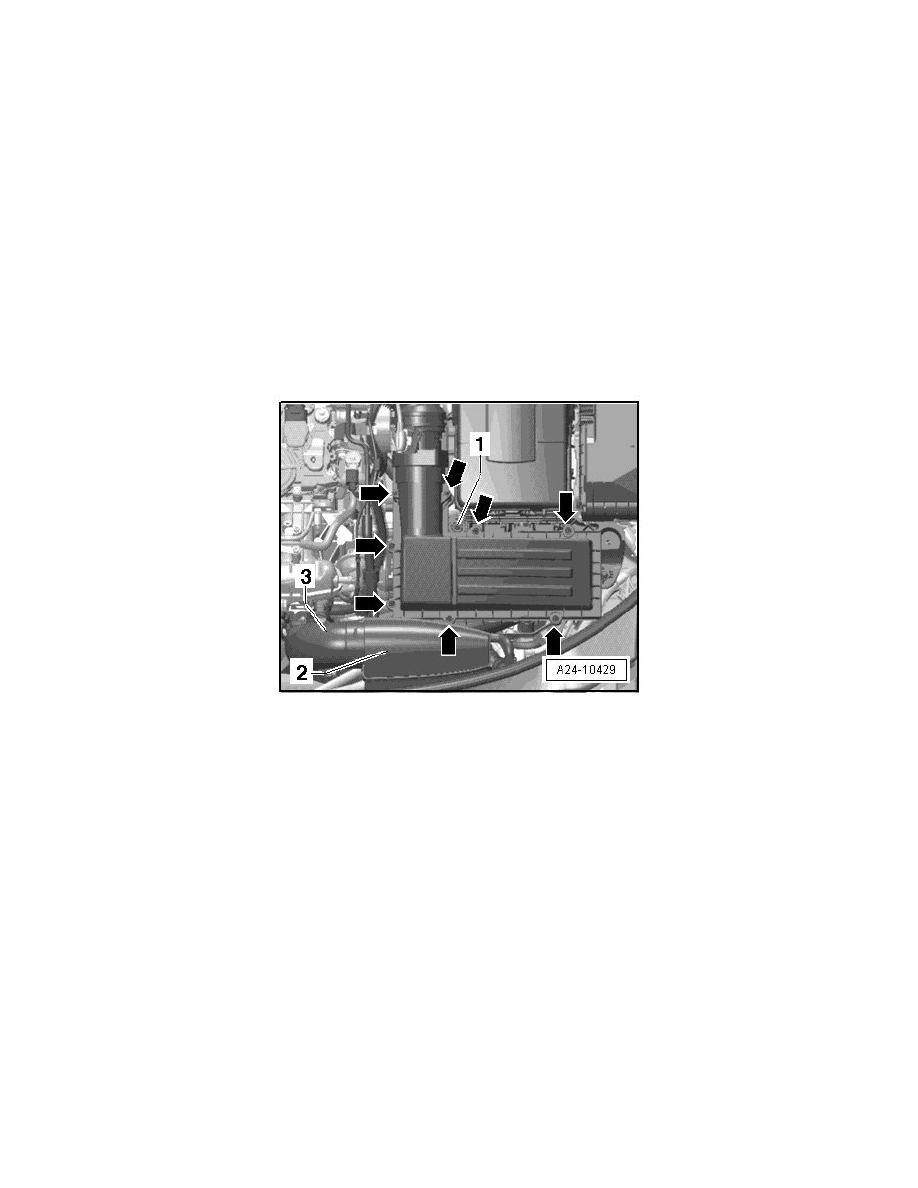

Remove the bolts - arrows - from the upper section of the air filter housing.

-

Lift the upper section of the air filter housing and remove the air filter element.

Installing

Install in reverse order of removal, noting the following:

‹› If the air filter element is very dirty or soaked, dirt particles or moisture may have contaminated the MAF sensor and may be causing false mass air

flow values. This results in a reduction of power, since a lower injection quantity is calculated.

‹› Always use original equipment air filter insert

‹› Observe all disposal regulations!

‹› The air filter housing must be clean.

Note the following when cleaning the air filter housing with compressed air:

‹› To prevent malfunctions, cover critical air flow engine components such as the mass air flow sensor with a clean rag.

-

Check the mass air flow sensor and the intake hose (clean air side) for contamination.

-

Check the intake duct up to the air filter insert for contamination. If any contaminants are discovered, clean the air filter housing by washing or
vacuuming.

-

Remove and clean the snow screen - 1 -.
