Intercooler: Service and Repair

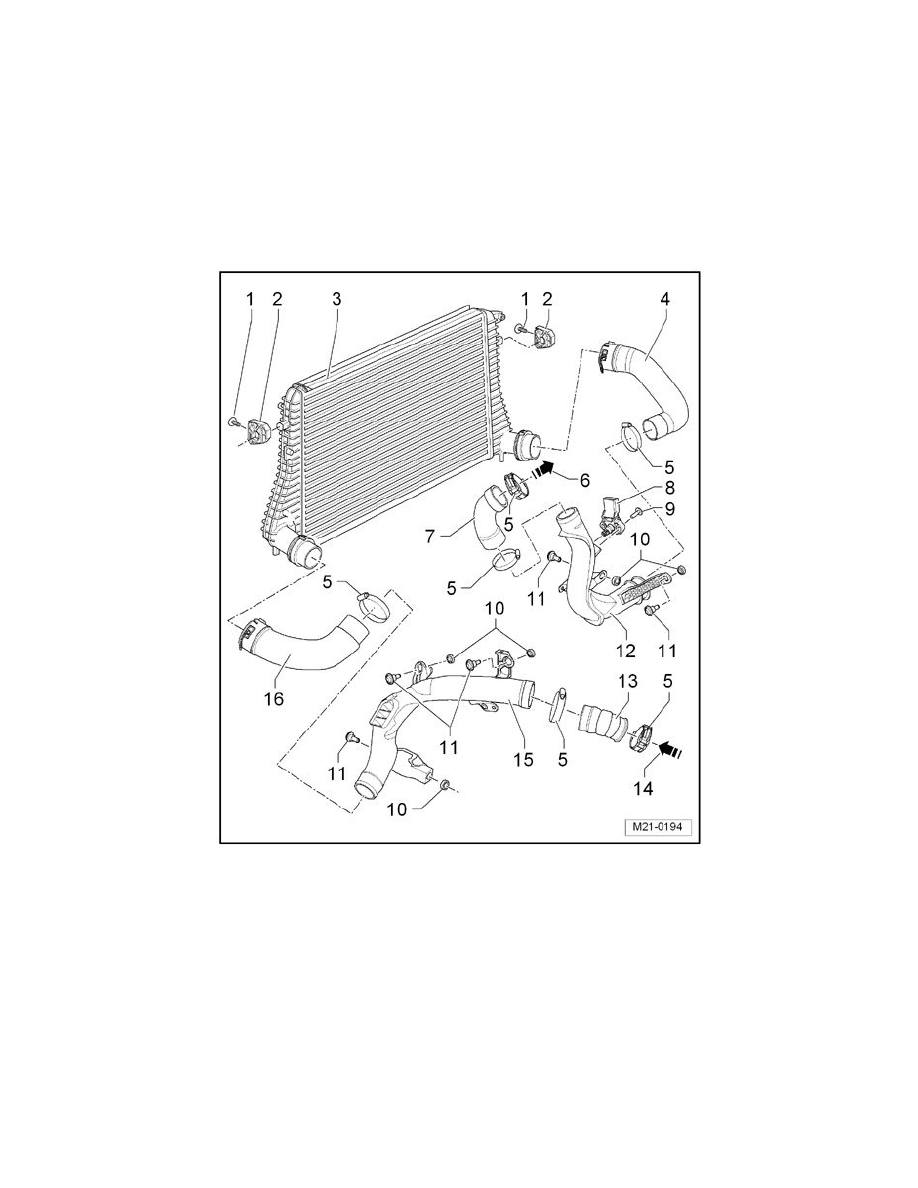

Charge Air Cooler Components Assembly Overview

Charge Air Cooler Components Assembly Overview

CAUTION!
‹› Follow the safety precautions when working on the charge air system and turbocharger --> [ Safety Precautions ] See: Service

Precautions/Safety Precautions.

‹› Observe rules for cleanliness --> [ Clean Working Conditions ] See: Service Precautions/Clean Working Conditions.

Always follow these instructions before and during work.

1

5 Nm

2

Mount

‹› For charge air cooler

3

Charge Air Cooler

‹› To remove, move lock carrier into service position.

4

Connecting Hose

‹› "Cold" side, bottom

‹› Ensure seated tightly

‹› Replace gasket if it is damaged or if it leaks.
