Oil Line: Service and Repair

Oil Supply Line to Turbocharger

Special tools, testers and auxiliary items required

‹› Socket (T40055)

‹› Torque Wrench (V.A.G 1331)

Removing

-

Remove engine cover. Refer to --> [ Engine Cover ] See: Engine, Cooling and Exhaust/Engine/Cylinder Head Assembly/Service and
Repair/Engine Cover.

-

Remove air filter housing. Refer to --> [ Air Filter Housing ] See: Air Cleaner Housing/Service and Repair/Air Filter Housing.

-

Remove intake hose --> [ 1 Intake Tube ] See: Air Cleaner Housing/Service and Repair/Air Filter Assembly Overview between the mass air flow
sensor and intake scoop. Loosen hose clips with hose clip pliers (VAS 6362).

-

Remove intake scoop --> [ 35 Intake Scoop ] See: Service and Repair/Turbocharger with Exhaust Manifold and Attachments Assembly Overview.

-

Remove warm air collector plate --> [ 2 Warm Air Collector Plate ] See: Service and Repair/Turbocharger with Exhaust Manifold and
Attachments Assembly Overview.

-

Remove charge air pipe --> [ (item 15) Charge Air Pipe ] See: Intercooler/Service and Repair/Charge Air Cooler Components Assembly Overview
.

-

Remove connecting pipe between the exhaust manifold and intake manifold --> [ 29 Connecting Pipe ] See: Service and Repair/Turbocharger with
Exhaust Manifold and Attachments Assembly Overview.

-

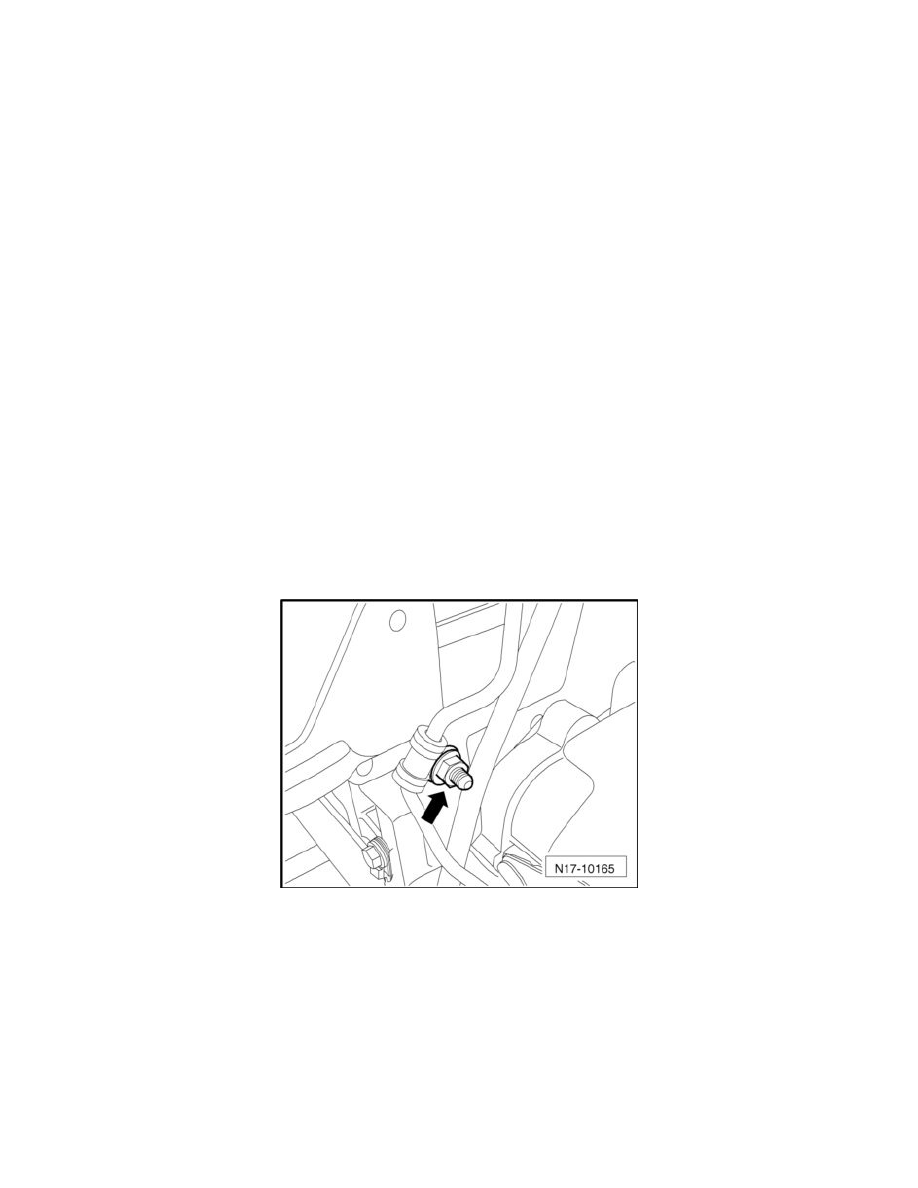

Remove oil supply line clamp - arrow - at the rear of the cylinder head.

-

Loosen union nuts on the oil filter bracket and turbocharger with the socket wrench (T40055).

-

Remove oil supply line clamp - arrow - at the side of the cylinder head.
