Transmission Cooler: Service and Repair

Oil Cooler

Special tools, testers and auxiliary items required

‹› Hose Clamps Up to 25 mm dia. (3094)

‹› Torque wrench (V.A.G 1331)

Removing

-

Place selector lever in position "P".

-

Remove battery and battery holder

-

Place lint-free cloth on to oil cooler and transmission to absorb exiting coolant.

-

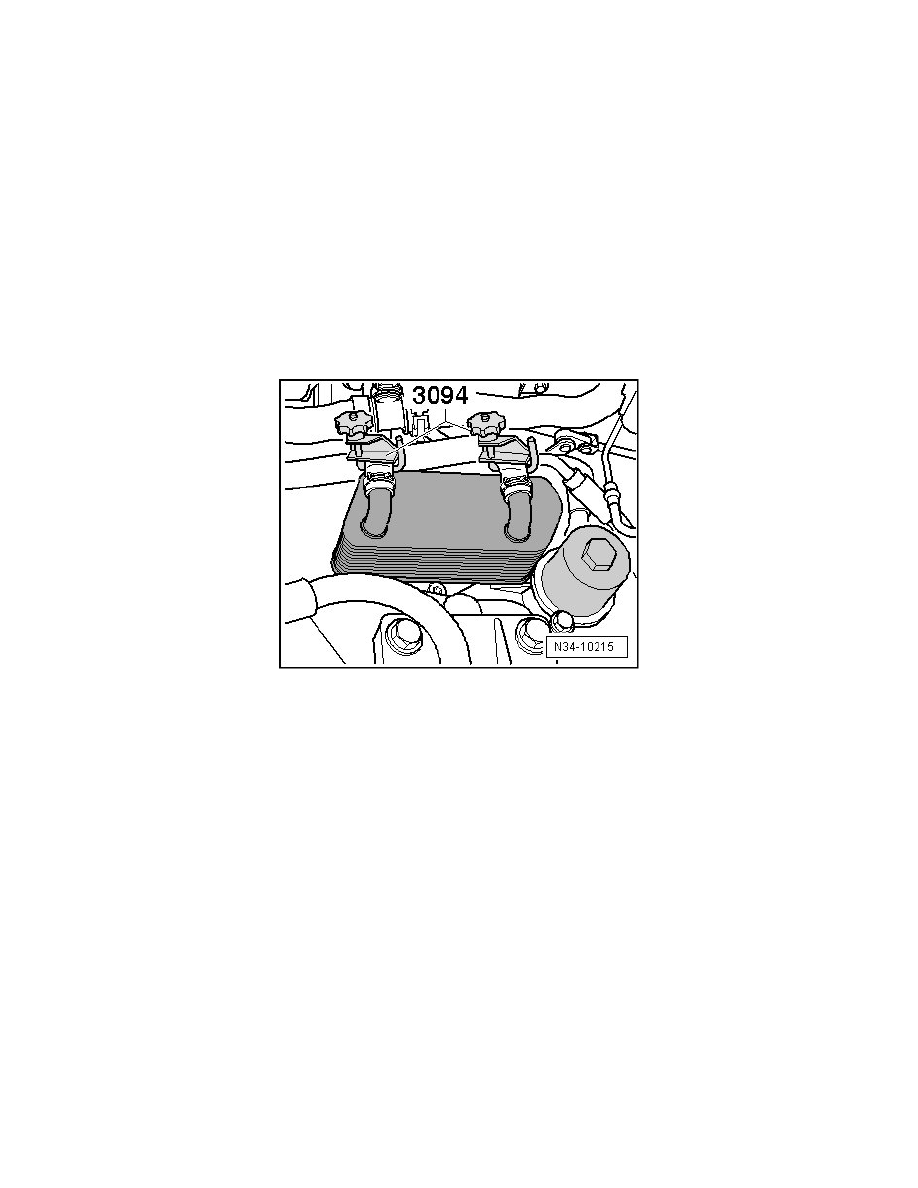

Clamp off coolant hoses using Hose Clamps Up to 25 mm dia. (3094).

-

Open spring clips and disconnect coolant hoses from transmission oil cooler.

-

Remove bolts - A - and remove transmission oil cooler -  B -.
