Volkswagen Workshop Service and Repair Manuals

Flywheel: Service and Repair

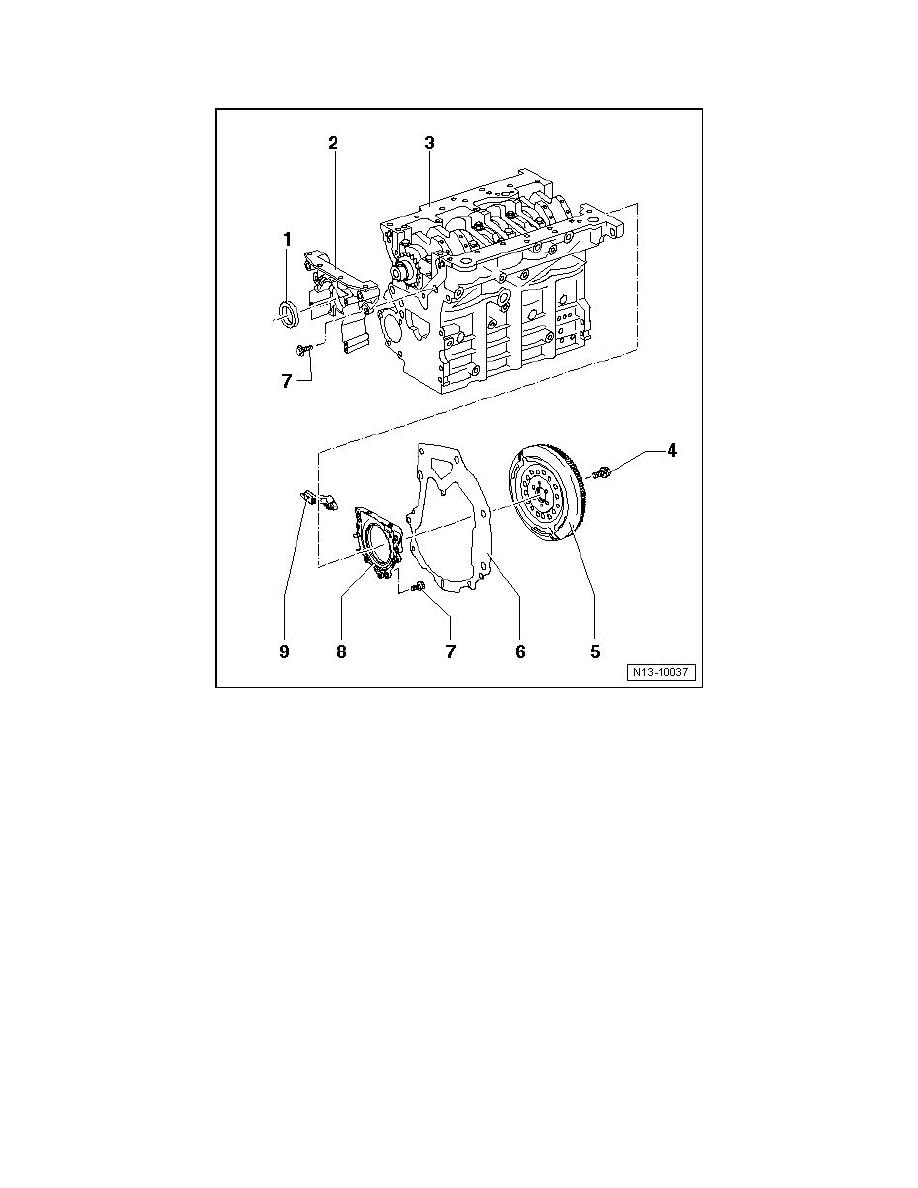

Sealing Flange and Flywheel Assembly Overview

1

Seal

‹› Do not additionally oil or grease sealing lip of oil seal

‹› Before installing, remove oil remains from crankshaft journal with a clean cloth

‹› Seal for crankshaft - ribbed belt side, replacing --> [ Crankshaft Seal, Belt Pulley Side ] See: Engine, Cooling and Exhaust/Engine/Seals and

Gaskets/Front Crankshaft Seal/Service and Repair.

2

Sealing Flange

‹› Must be located on dowel sleeves

‹› Removing and installing, refer to --> [ Sealing Flange, Belt Pulley Side ] See: Engine, Cooling and Exhaust/Engine/Cylinder Block

Assembly/Sealing Flange, Engine Front/Service and Repair.

‹› Insert with silicone sealant (D 176 404 A2) --> [ Sealing Flange, Belt Pulley Side ] See: Engine, Cooling and Exhaust/Engine/Cylinder Block

Assembly/Sealing Flange, Engine Front/Service and Repair.

3

Cylinder block

‹› Piston and connecting rod, refer to --> [ Pistons and Connecting Rod Assembly Overview ] See: Engine, Cooling and Exhaust/Engine/Cylinder

Block Assembly/Piston/Service and Repair.

‹› Crankshaft, refer to --> [ Crankshaft Dimensions ] See: Engine, Cooling and Exhaust/Engine/Cylinder Block

Assembly/Crankshaft/Specifications.
