Volkswagen Workshop Service and Repair Manuals

Clockspring Assembly / Spiral Cable: Service and Repair

Airbag Spiral Spring/ Return Spring With Slip Ring -F138-

Caution!

When disconnecting and connecting the Battery, the procedure must be followed as described.

NOTE:

While removing the steering column switches, ensure that no shavings enter steering column switches when drilling the shear bolts.

Preliminary Tasks:

When removing the complete steering column switches including base carrier, it is disassembled and steering lock housing is also removed with it. New
shear bolts are required for installing steering lock housing. Also, if only on individual component of steering column switch is removed or replaced, the
sequence described in the following must always be adhered to.

-

Disconnect the battery. Refer to:

-

Remove the steering wheel. Refer to:

-

Remove the steering column trim. Refer to:

Remove the steering column switch components:

-

Steering column electronic systems control module -J527-. Refer to:
NOTE:

-

After installing a new steering column electronics control module, it must be coded. Refer to:

-

Of steering column switch malfunctions occur, the coding of the steering column electronics control module must be checked. Refer to:

Removing

WARNING!

When removing, the Airbag Spiral/ Return Spring With Slip Ring -F138- must not be twisted out of the center position and the wheels must be straight
ahead.

-

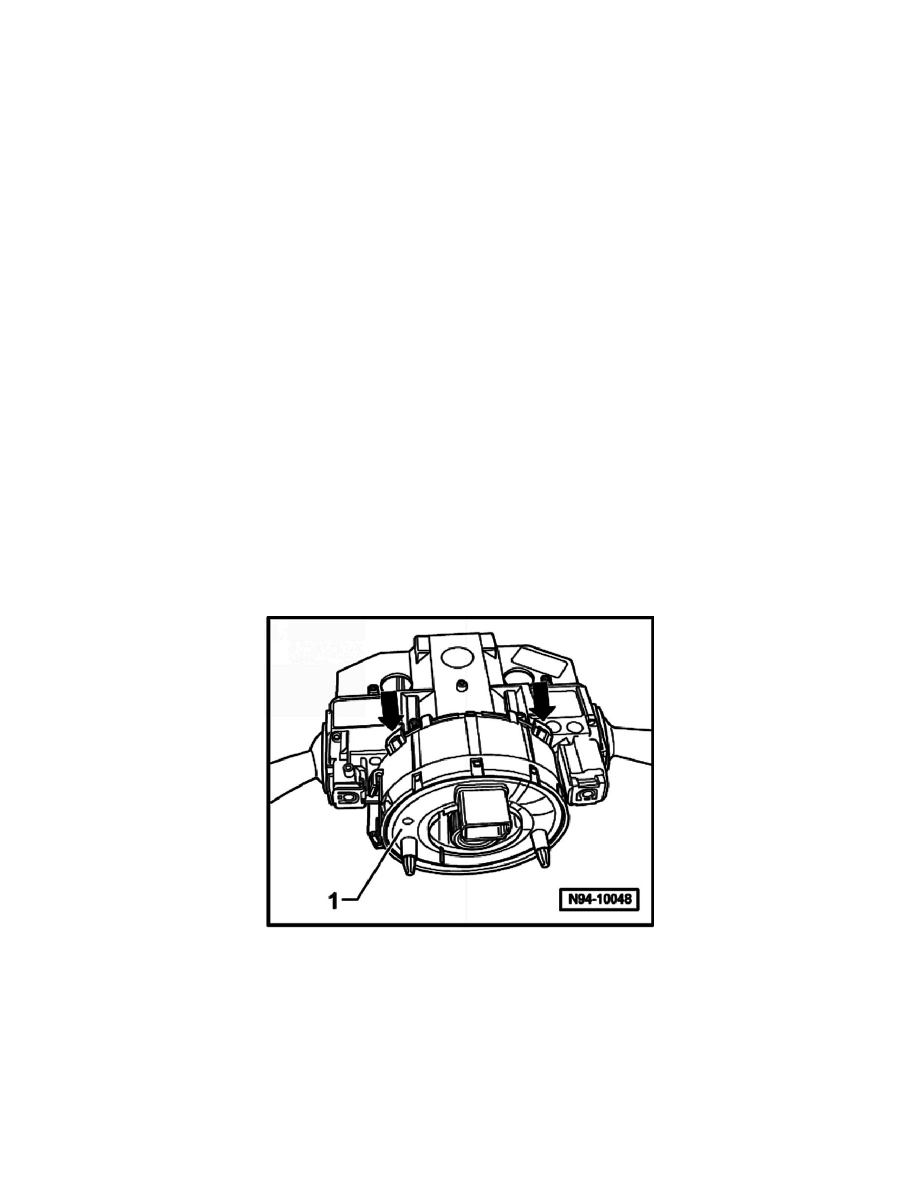

Lift the retainers -arrows- on airbag spiral spring/ return spring with slip ring -1- slightly and pull airbag spiral spring/ return spring with slip ring
back from steering column.

Installation

Installation is performed in reverse order of removal. Note the following:

The airbag spiral spring/ return spring with slip ring must be in the center position and the wheels must be turned to the straight-ahead position when
installing the airbag spiral spring/ return spring with slip ring -F138-

The airbag spiral spring/ return spring with slip ring center position, which depends on the manufacturer, is depicted as follows:
