Alignment: Description and Operation

General

The vehicle alignment should be measured using VW approved wheel alignment equipment!

We recommend that the front and rear axles are measured when performing alignment measurements.

Otherwise correct vehicle performance is not guaranteed and an off center steering wheel may exist.

Note:
^

Perform vehicle alignment only after 1000-2000 km (600-1200 miles) to allow suspension time to settled.

^

The individual specifications should be followed as exactly as possible when making adjustments.

If the installation position of rear axle and the direction of travel of vehicle is not taken into account an off-center steering wheel may occur.

Steering wheel and steering column are marked.

These positions must not be changed!

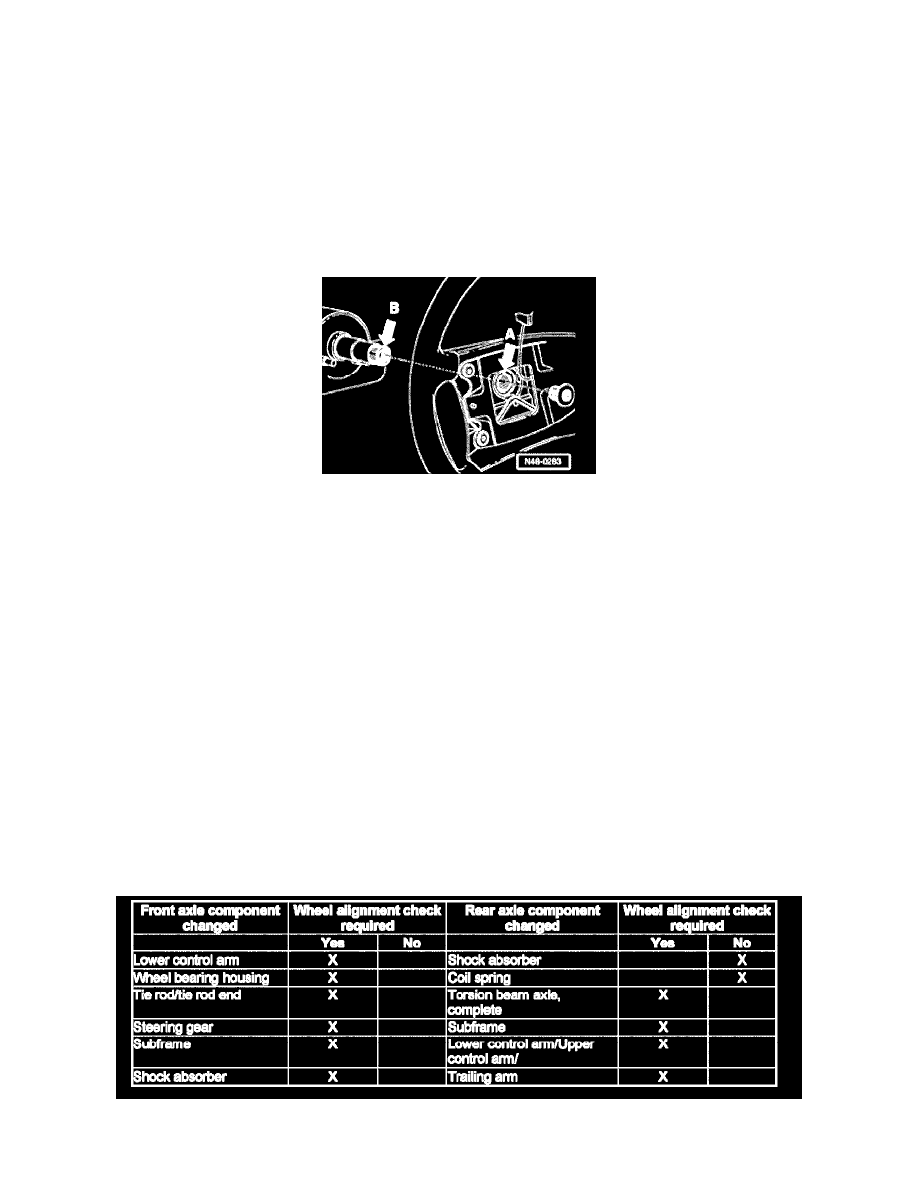

A - Marked line on steering wheel

B - Punch mark on steering column

Otherwise the center position of the steering rack cannot be guaranteed.

Vehicles with Electronic Stabilization Program (ESP)
If the steering wheel is off-center, the basic setting for the steering angle sensor must be checked. [] Perform basic setting in Guided Fault Finding with
the VAS 5051.

Steering columns supplied as a spare part do not have a center punch mark.

After wheel alignment and following test drive the steering column must be marked.

Wheel alignment is necessary when:
^

The vehicle handles poorly.

^

Components were damaged and have been replaced.

^

Axle components were removed.

^

Tire wear patterns are uneven.
