Fuel Gauge Sender: Locations

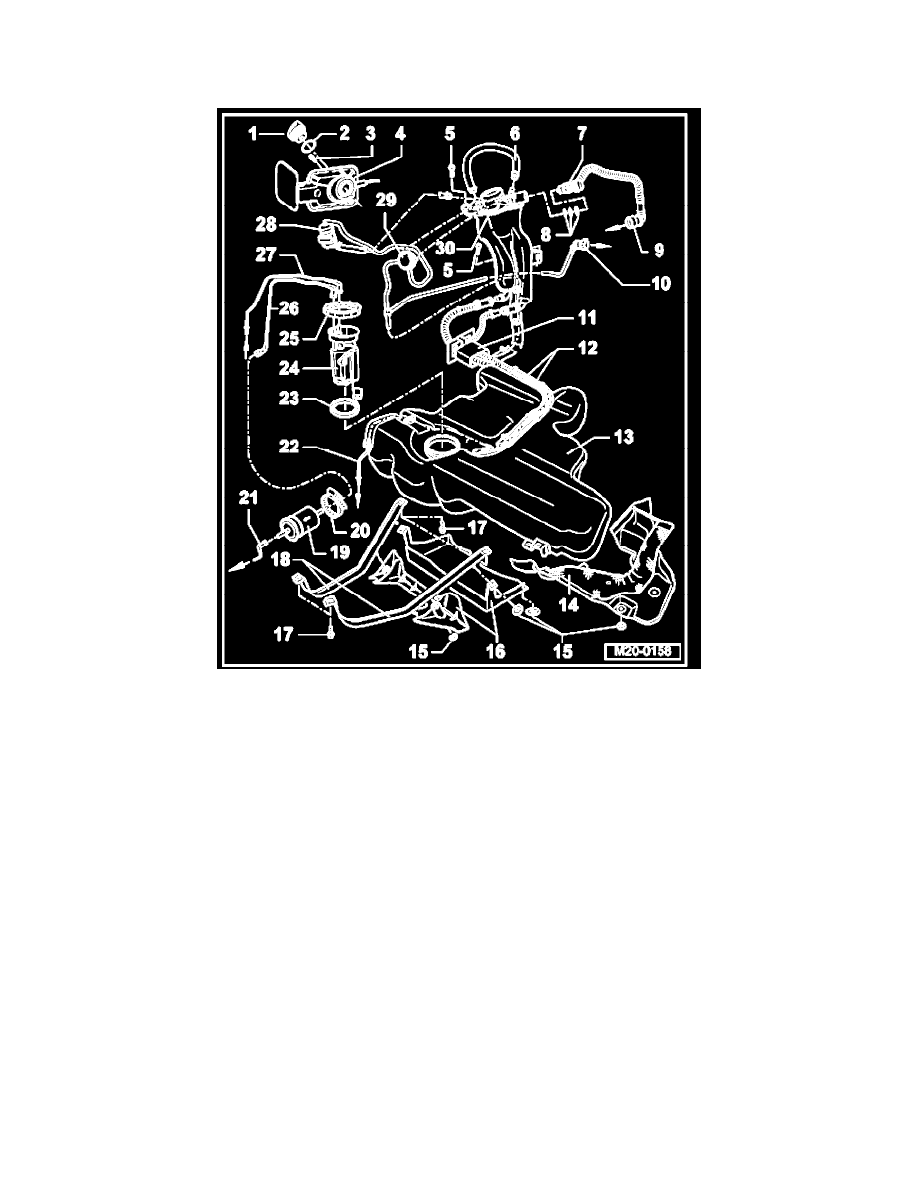

Fuel Tank With Attachments And Fuel Filter, Removing And Installing (Vehicles With Engine Code AEG, AVH, AZG, BEV, BGD)

1. Cap
2. Seal

-

Replace if damaged

3. Mounting screw
4. Tank lid unit

-

With rubber cap

5. 10 Nm
6. Ventilation line

-

Check for secure fit

7. Change-over valve

-

To remove, unclip valve sideways from connection

-

Before installing, remove cap.

-

Checking, see below Fig. 2

8. Seal

-

Replace if damaged

9. Ventilation line

-

Check for secure fit

-

To EVAP canister

10. Ventilation line

-

Check for secure fit

-

To disengage, squeeze together at front

-

To EVAP canister.

11. Wire routing

-

in longmember

12. Ventilation line

-

Check for secure fit

-

Clipped in at fuel tank
