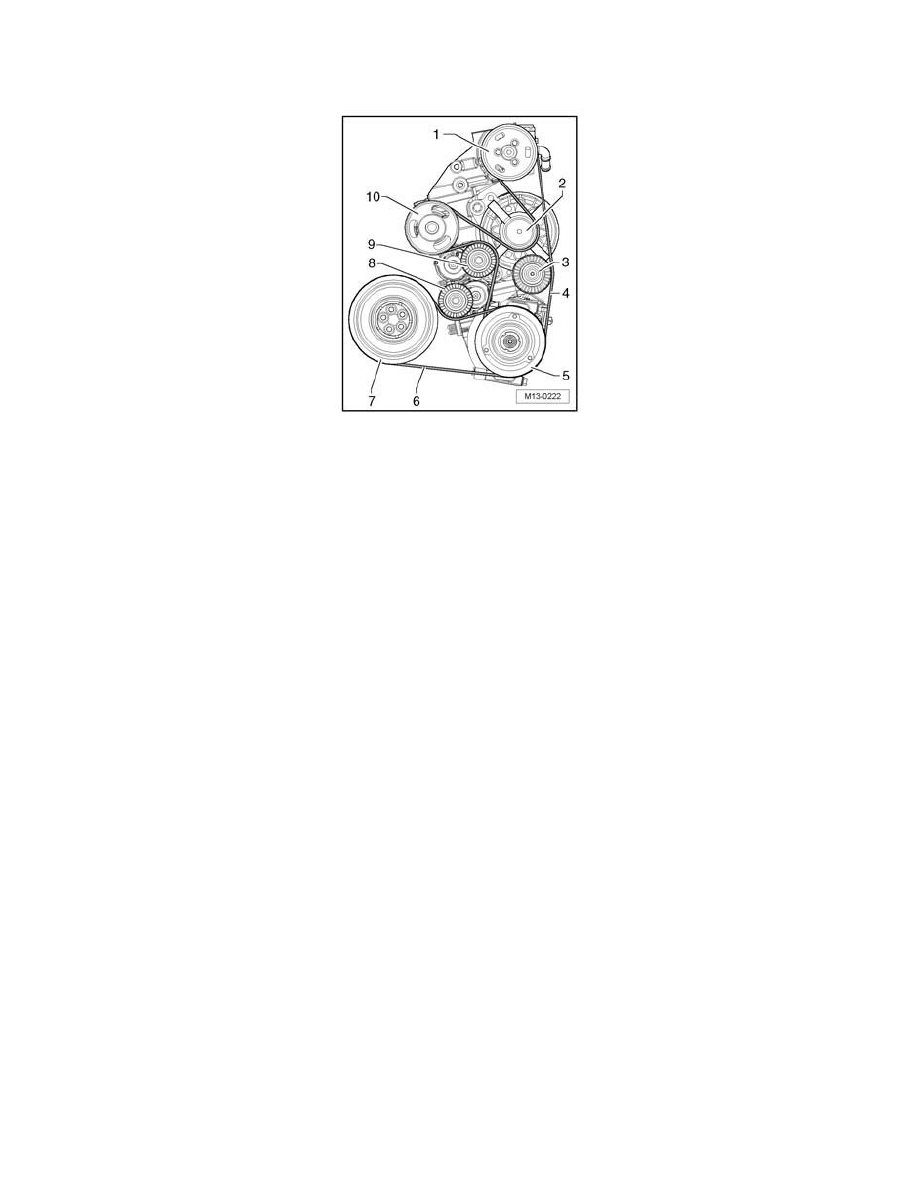

Drive Belt: Diagrams (page 2 of 2)

Drive Belt: Testing and Inspection

Ribbed Belt, Checking

-

Lift vehicle.

-

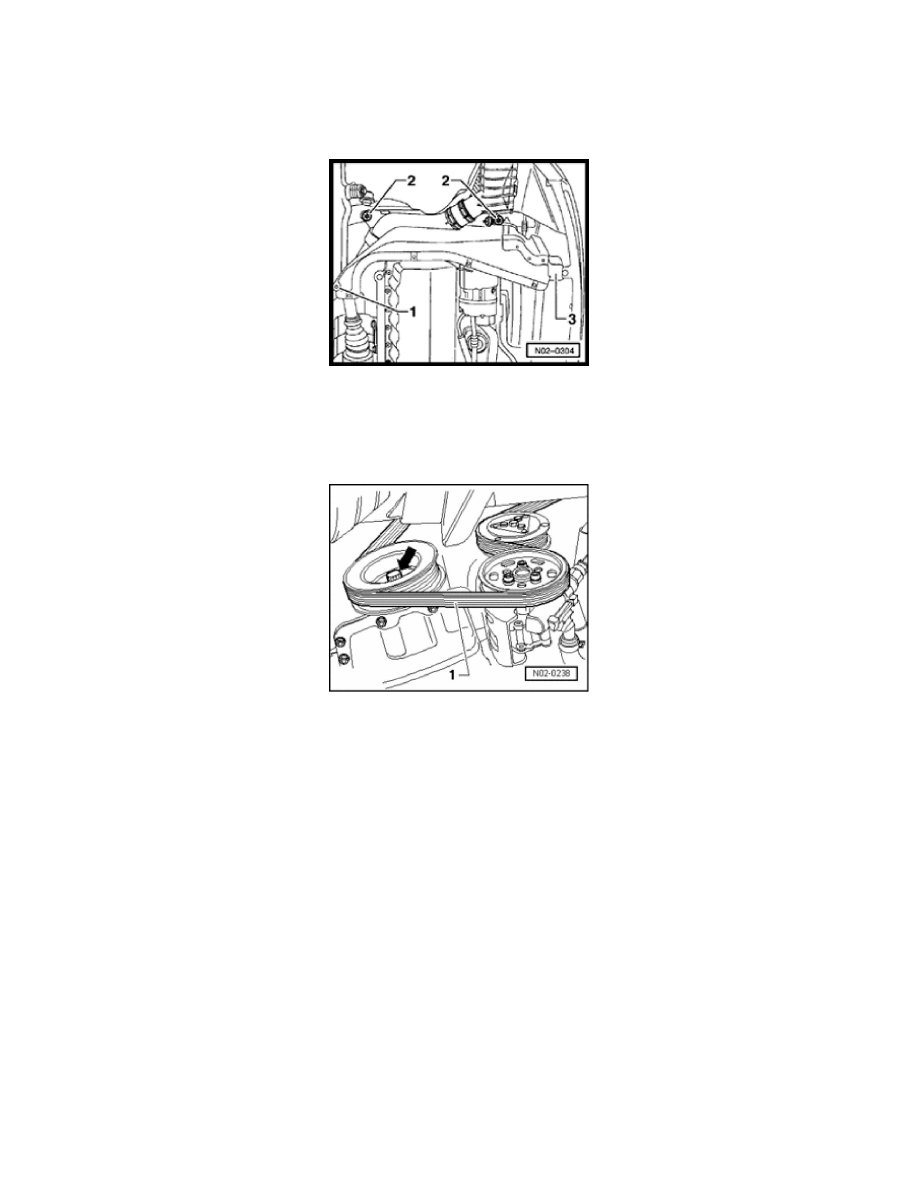

Remove engine compartment cover, engine side

-

Remove bolt/screw - 1 -.

-

Release clips - 2 -.

-

Take cover out of retainers - 3 -.

NOTE:  Do not reuse the clips, renew clips each time cover is removed.

-

Crank engine by hand at vibration dampener/pulley - arrow -. Check ribbed belt for:
-

Sub-surface cracks (cracks, core ruptures, cross sectional breaks)

-

Layer separation (top layer, cord strands)

-

Base break-up

-

Fraying of cord strands

-

Flank wear (material wear, frayed flanks, flank brittleness -glassy flanks-, surface cracks)

-

Traces of oil and grease
