Volkswagen Workshop Service and Repair Manuals

Camshaft Bearing: Specifications

Camshaft Bearing Cap

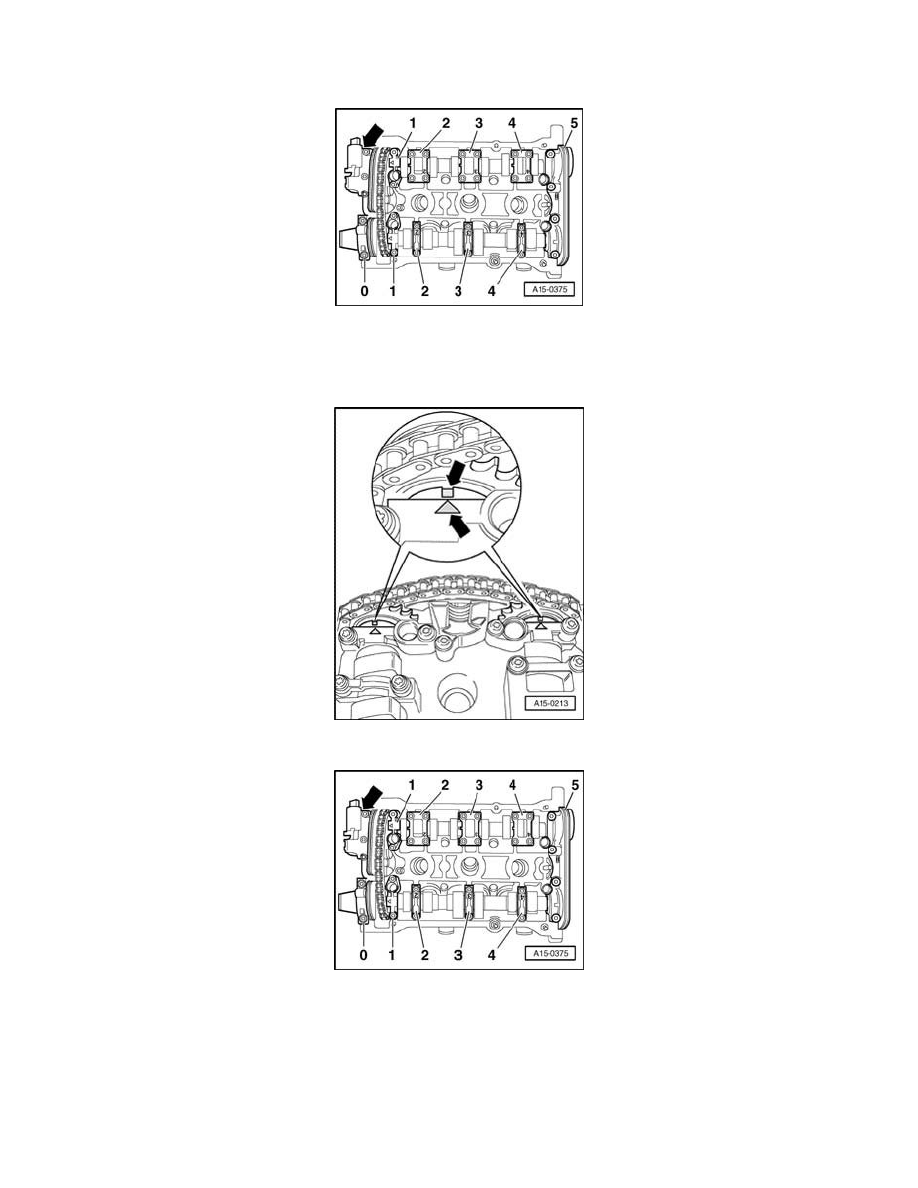

Install bearing caps - 2 - and - 4 - for both camshafts according to markings.

Fasten caps alternating diagonally and then tighten them to 10 Nm (pay attention to alignment pins).

Install both bearing caps - 1 - on chain sprockets of intake and exhaust camshafts.

Both markings on camshafts must be aligned with both arrows on bearing caps - arrows -.

Install bearing caps - 0 -, - 3 - and - 5 - and tighten to 10 Nm (pay attention to alignment pins).
