Continuation of test if indication is approx -40 degrees C:

-

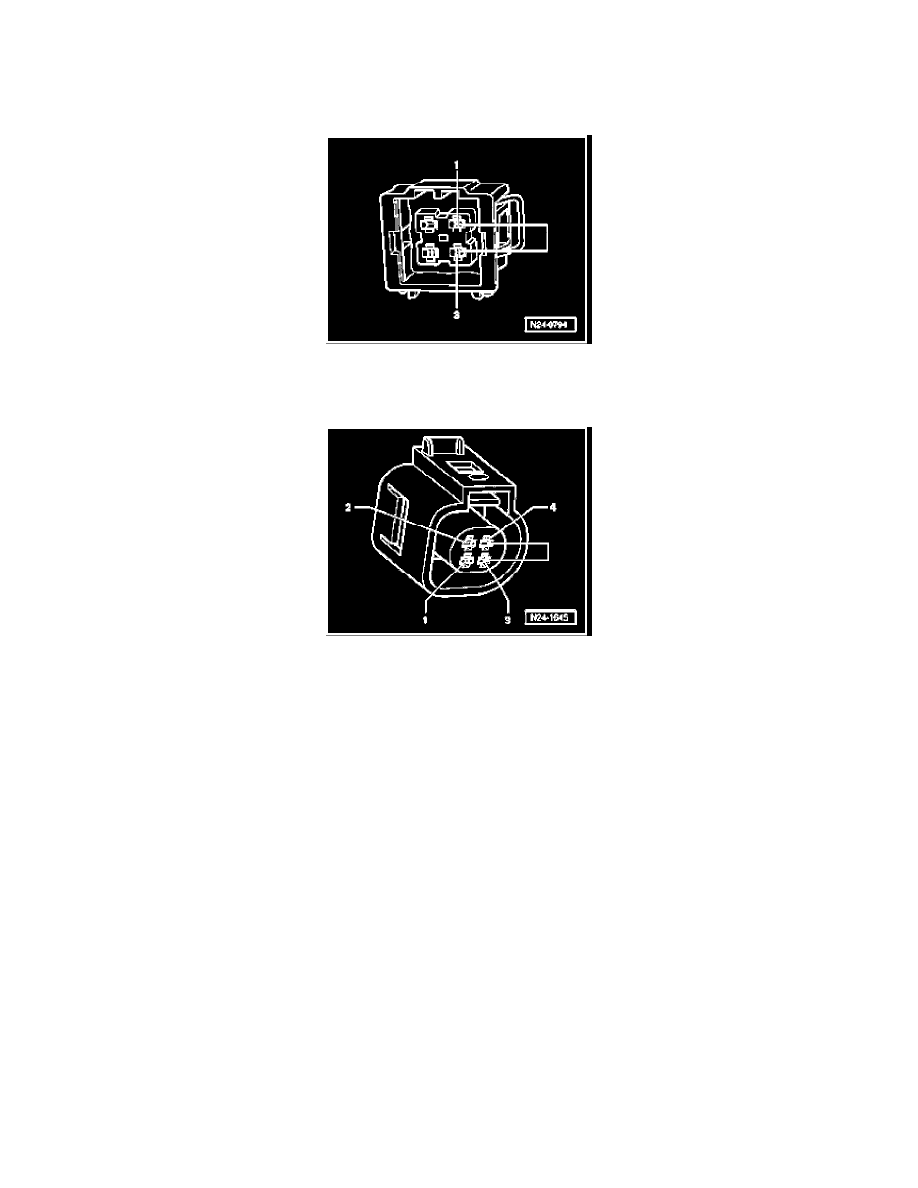

Disconnect 4-pin connector from Engine Coolant Temperature (ECT) Sensor -G62- with Engine Coolant Temperature (ECT) Sensor -G2- (arrow).

Vehicles with engine code AHA

-

Bridge terminals 1 + 3 of connector using the respective adapter cables and observe the indication on display.

Vehicles with engine code ATQ

-

Bridge terminals 3 + 4 of connector using the respective adapter cables and observe the indication on display.

Continuation for all vehicles

If indication jumps to approx. 143 degrees C:

-

End diagnosis and switch ignition off.

-

Replace Engine Coolant Temperature (ECT) Sensor -G62- with Engine Coolant Temperature (ECT) Sensor -G2-.

-

Erase DTC memory of Engine Control Module (ECM). Diagnostic mode 4: Reset/erase diagnostic data. See: Testing and Inspection/Scan Tool
Testing and Procedures/With Generic Scan Tool/Diagnostic Mode 4: Reset/Erase Diagnostic Data

-

Generate readiness code. See: Testing and Inspection/Monitors, Trips, Drive Cycles and Readiness Codes

If indication remains at approx. -40 degrees C:

-

End diagnosis and switch ignition off.

-

Check wires according to wiring diagram.

Continuation of test if indication is approx. 143 degrees C:

-

Disconnect 4-pin connector from Engine Coolant Temperature (ECT) Sensor -G62- with Engine Coolant Temperature (ECT) Sensor -G2- (arrow).

If indication jumps to approx. -40 degrees C:

-

End diagnosis and switch ignition off.

-

Replace Engine Coolant Temperature (ECT) Sensor -G62- with Engine Coolant Temperature (ECT) Sensor -G2-.

-

Erase DTC memory of Engine Control Module (ECM). Diagnostic mode 4: Reset/erase diagnostic data. See: Testing and Inspection/Scan Tool
Testing and Procedures/With Generic Scan Tool/Diagnostic Mode 4: Reset/Erase Diagnostic Data

-

Generate readiness code. See: Testing and Inspection/Monitors, Trips, Drive Cycles and Readiness Codes

If indication remains at approx. 143 degrees C:

-

End diagnosis and switch ignition off.

-

Check wires according to wiring diagram.
