Fuel Filter: Service and Repair

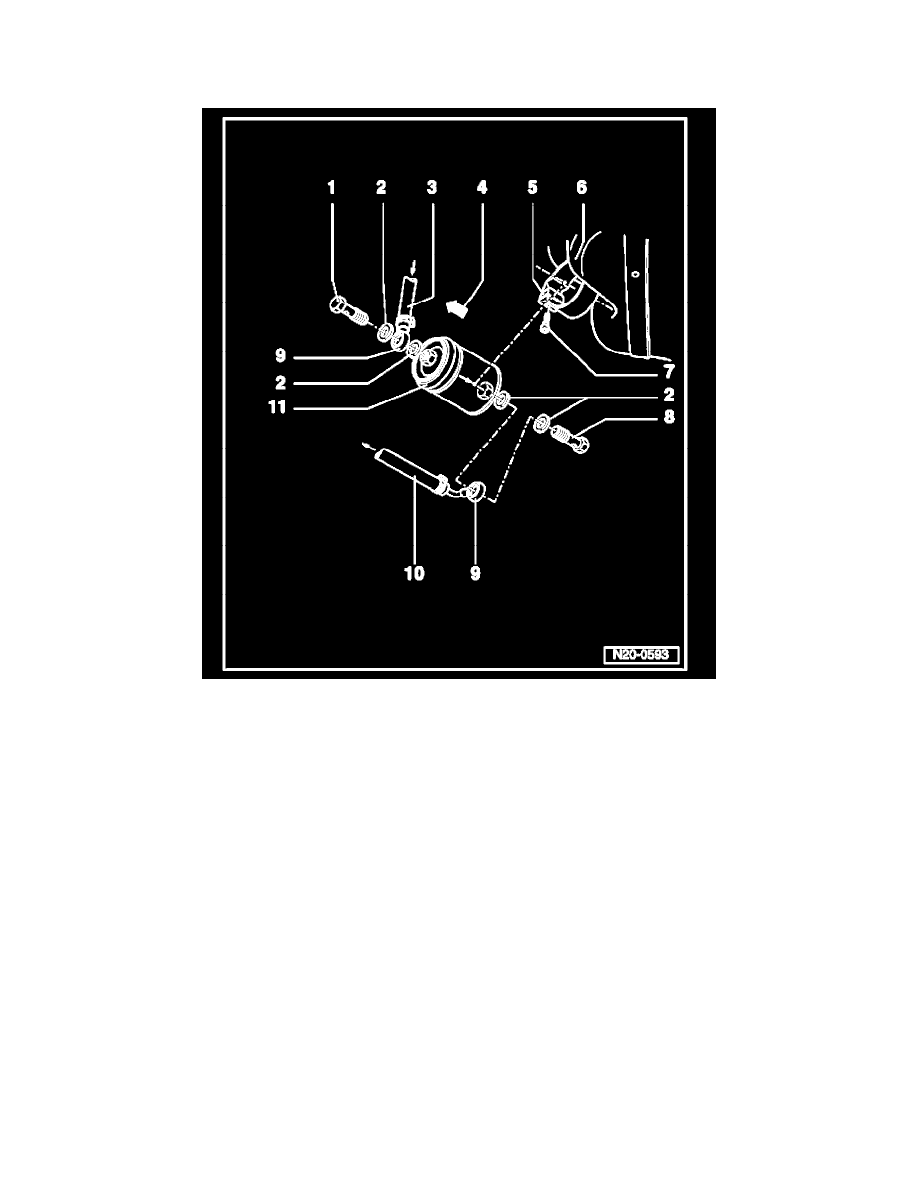

Fuel Filter, Assembly Overview

1. Banjo bolt, 30 Nm
2. Oil seal

-

Replace

3. Supply line

-

Black

-

Ensure seated tightly

-

From Fuel Pump (FP)

4. Direction of travel
5. Retaining clip
6. Fuel tank
7. 2 Nm
8. Banjo bolt, 23 Nm
9. Connecting piece

10. Supply line

-

White lettering

-

Ensure seated tightly

11. Fuel filter

-

Note installation position
