Checking signal and Ground wires of Mass Air Flow (MAF) Sensor

-

Connect test box to control module wiring harness. connect test box for wiring test.

Vehicles with engine code AHA

-

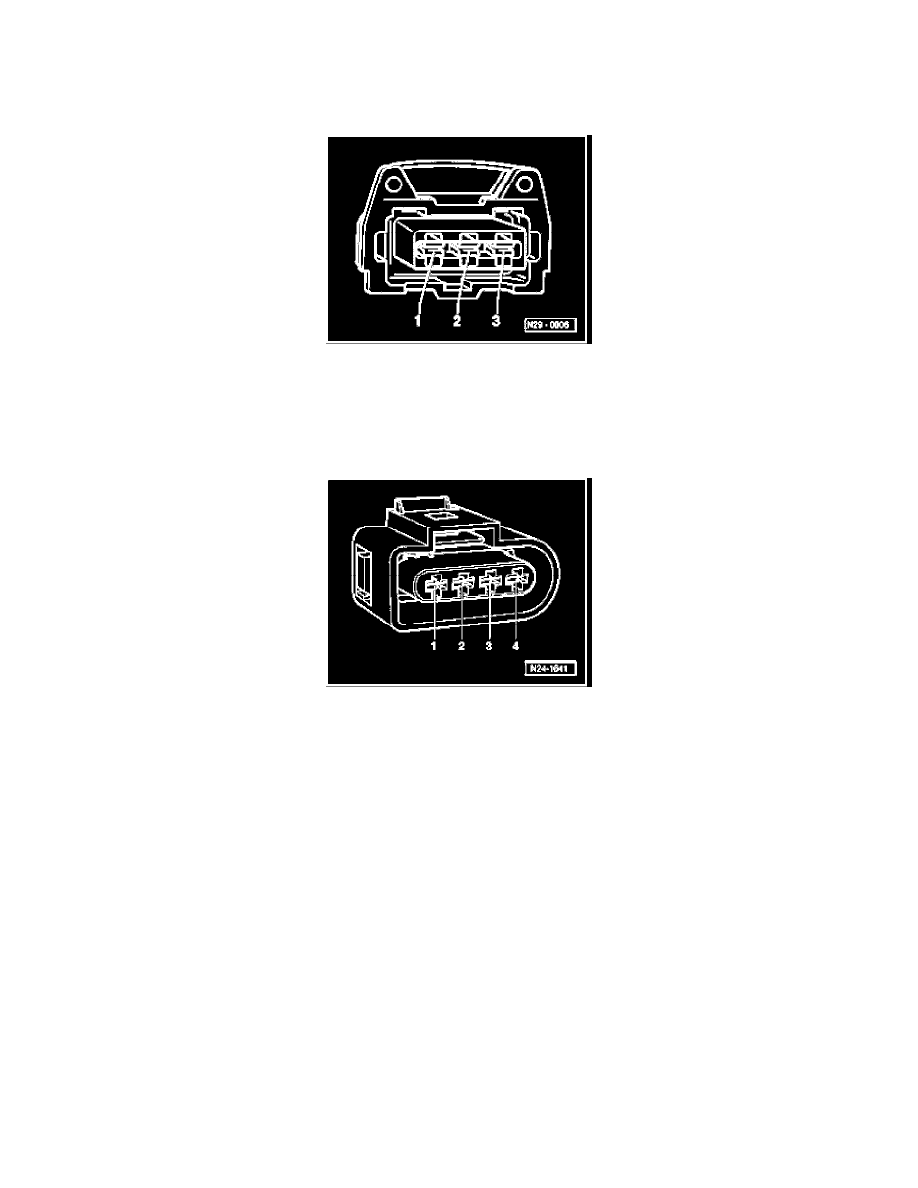

Check wires between test box and 4-pin connector for open circuit according to wiring diagram.
Terminal 1 + socket 13
Terminal 2 + socket 12
Wire resistance: max. 1.5 ohms

Vehicles with engine code ATQ

-

Check wires between test box and 4-pin connector for open circuit according to wiring diagram.
Terminal 1 + socket 53
Terminal 2 + socket 27
Terminal 4 + socket 29
Wire resistance: max. 1.5 ohms

Continuation for all vehicles

-

Also check wires for short circuit to each other, to vehicle Ground (GND) and to B+.
Specified value: Infinite ohms

If no DTCs are found in wires:

-

Replace Mass Air Flow (MAF) Sensor -G70-

-

Erase DTC memory of Engine Control Module (ECM). Diagnostic mode 4: Reset/erase diagnostic data. See: Powertrain Management/Computers
and Control Systems/Testing and Inspection/Scan Tool Testing and Procedures/With Generic Scan Tool/Diagnostic Mode 4: Reset/Erase
Diagnostic Data

-

Generate readiness code. See: Powertrain Management/Computers and Control Systems/Testing and Inspection/Monitors, Trips, Drive Cycles and
Readiness Codes
