Bonded rubber bushings can only be twisted to a limited degree. Therefore, the bolted connections of the suspension links should only be tightened
when the vehicle is standing on its wheels.

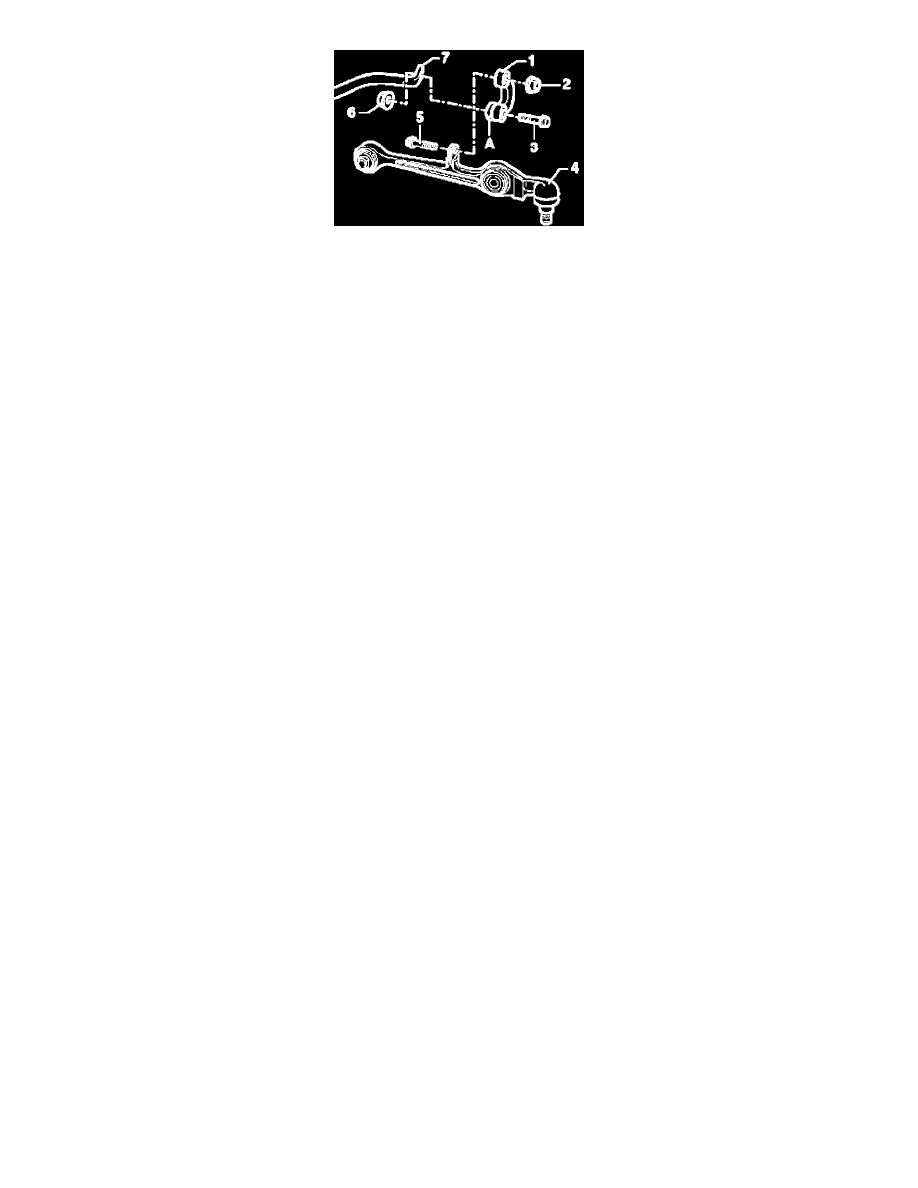

1. Connecting link with bonded rubber bushing; bonded rubber bushing with attached shim - A - must be bolted to anti-roll bar.
2. Self-locking hex nut; 40 Nm plus an additional 90° 1/4 turn
3. Hex bolt
4. Lower control arm
5. Hex bolt
6. Self-locking hex nut; 40 Nm plus an additional 90° 1/4 turn
7. Stabilizer bar
