Volkswagen Workshop Service and Repair Manuals

Fuel Rail: Locations

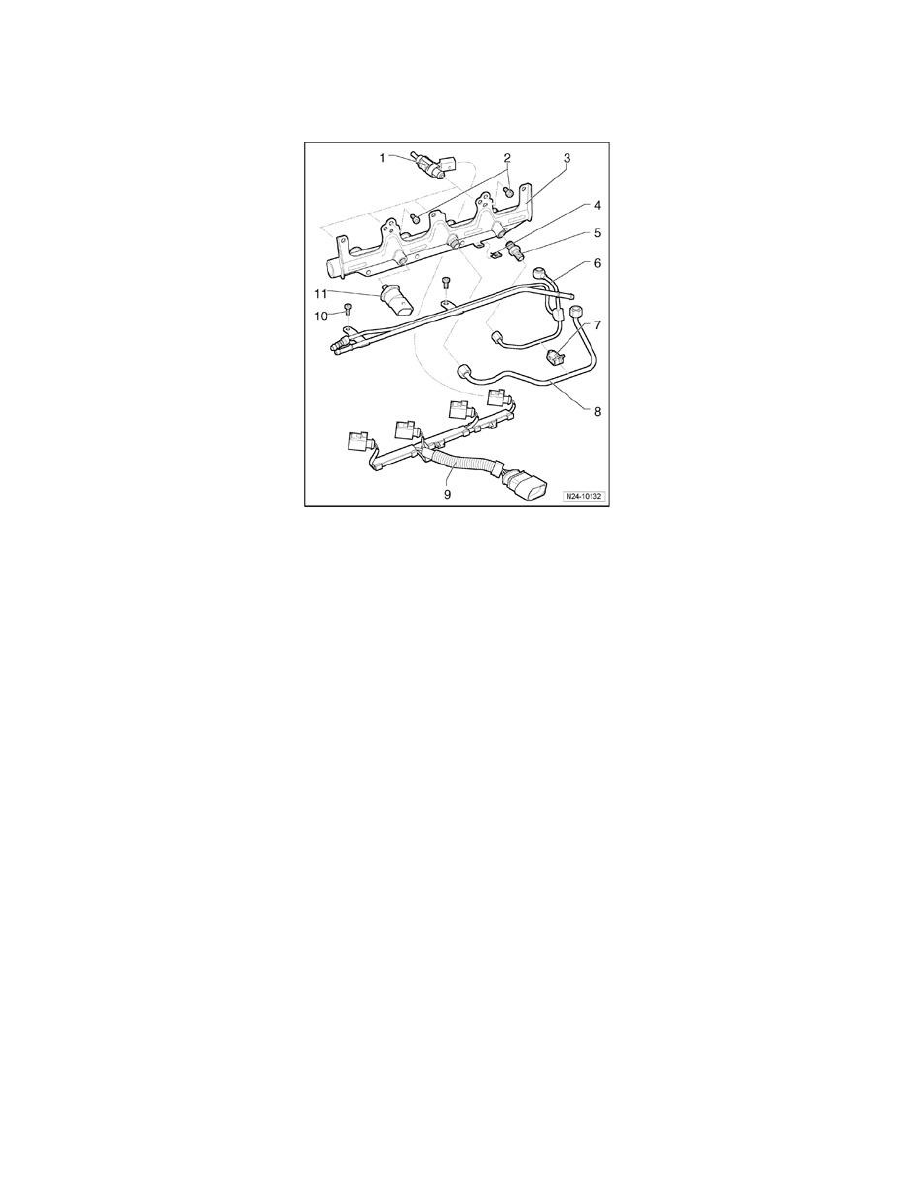

Fuel Rail, Assembly Overview

CAUTION:  Follow safety measures for releasing fuel pressure in high pressure area

NOTE:  Components marked with * are tested via On Board Diagnostic (OBD), Diagnostic mode 3: Check DTC memory.

1

-

Fuel injectors (-N30- through -N33-)*
-

2-pin connector

2

-

5 Nm

3

-

Fuel distributor
-

Fuel rail and intake manifold, disconnecting.

4

-

Metal nut

5

-

Pressure relief valve, 30 Nm

6

-

Fuel line
-

For low pressure

-

Before loosening fuel line, place a rag around the connection point. Then release pressure by carefully loosening.

-

Do not install when under tension

-

Tighten union nut on pressure relief valve (item 5) to 20 Nm.

-

Secured to high pressure pump by banjo fitting, item 7

7

-

Bracket
-

For fuel line

8

-

Fuel line
-

For high pressure

-

Fuel pressure in high pressure line can be up to 120 bar. Wear protective goggles and protective clothing to prevent injuries and contact
with skin.

-

Before loosening the fuel line, place a rag around the connection point. Then release pressure by carefully loosening.

-

Do not install when under tension

-

Tighten union nuts on fuel rail and on high pressure pump to 25 Nm.

9

-

Wiring harness
-

With wiring and harness connectors for fuel injectors

10

-

7 Nm

11

-

Fuel Pressure Sensor -G247-*, 20 Nm
-

3-pin connector
