Front Crankshaft Seal: Service and Repair

Vibration Damper Shaft Seal, Removing and Installing

Special tools, testers and auxiliary items required

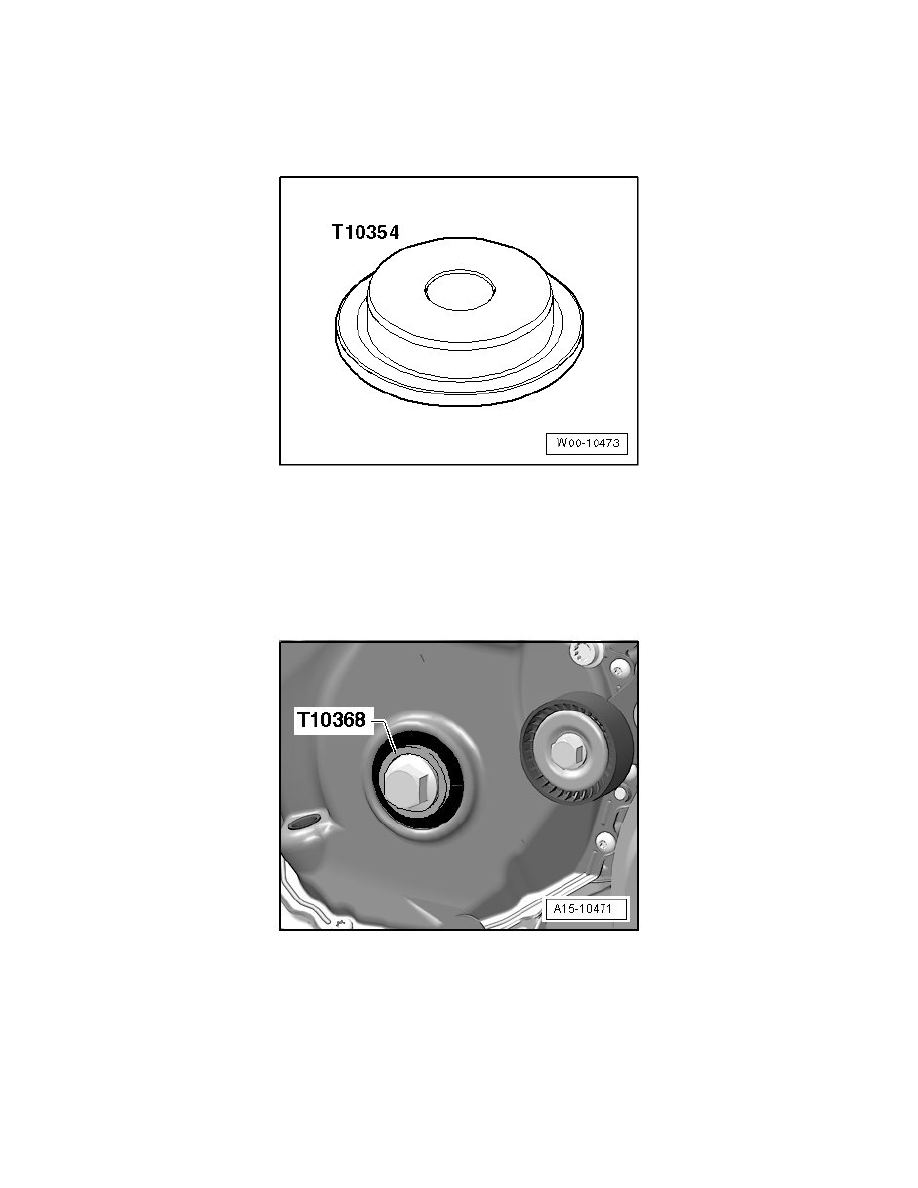

‹› Pressure piece (T10354)

Removing

Proceed as follows:

-

Remove vibration damper => [ Vibration Damper, Removing and Installing ] See: Cylinder Block Assembly/Harmonic Balancer - Crankshaft
Pulley/Service and Repair.

-

Remove the vibration damper and mount the Thrust Piece (T10368).

-

Pry out the sealing ring.

Installing

‹› Tightening specifications => [ Ribbed Belt Drive, Assembly Overview ] See: Drive Belts, Mounts, Brackets and Accessories/Drive Belt/Service

and Repair/Ribbed Belt Drive, Assembly Overview.

-

Clean running and sealing surface.

-

Disconnect the Thrust Piece (T10368).
