Timing Belt: Diagrams

WARNING!

^

Do not re-use fasteners that are worn or deformed in normal use.

^

Some fasteners are designed to be used only once, and are unreliable and may fall if used a second time. This includes, but is not limited
to, nuts, bolts, washers, circlips and cotter pins. Always follow recommendations in this manual-replace these fasteners with new parts
where indicated, and any other time it is deemed necessary by inspection.

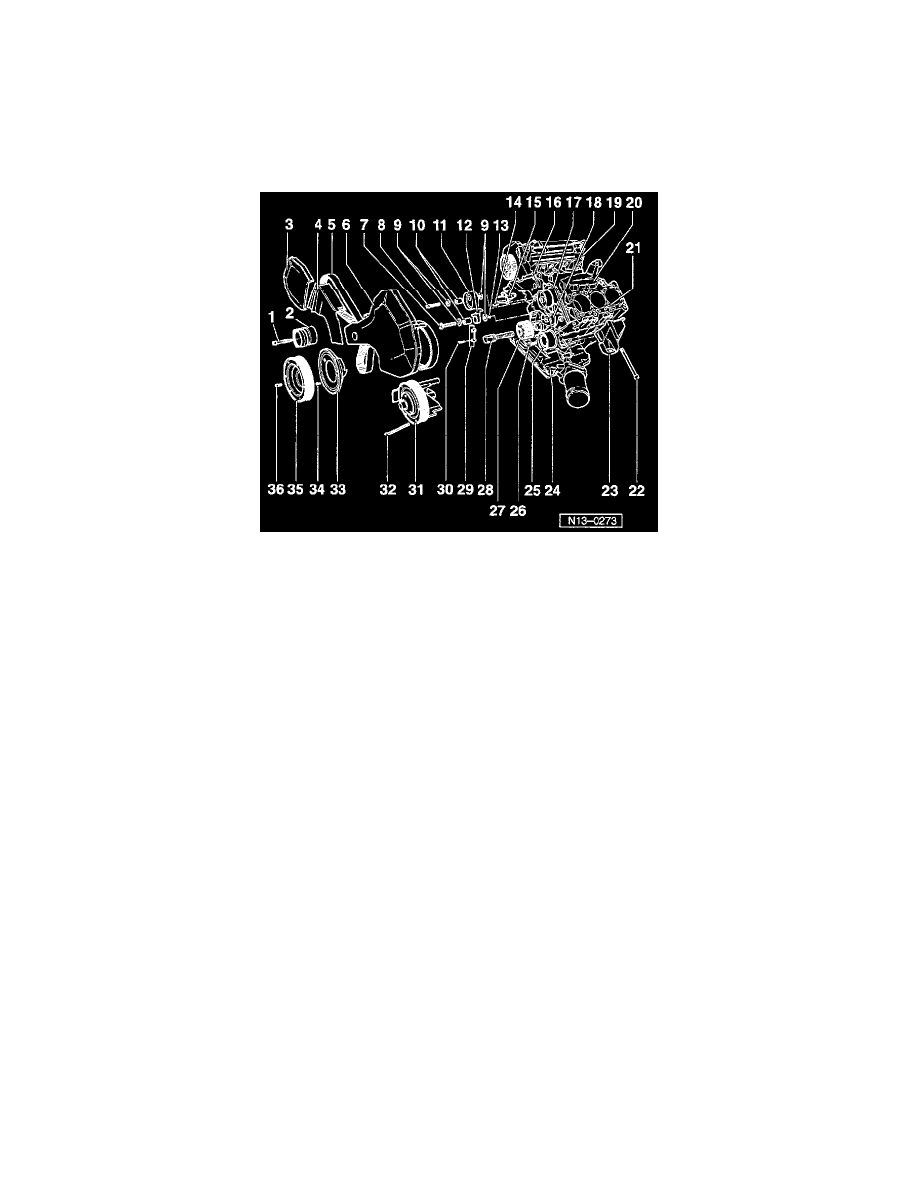

1- Bolt

55 Nm (41 ft lb)

2- Tensioner for ribbed belt

Secure with 3204 before removing.
See Removing and installing ribbed belt.  See: Ribbed Belt/Service and Repair

3-  Upper toothed belt guard, right

4- Toothed belt guard, center

5-  Toothed belt

Mark direction of travel before removing
Check for wear
Do not kink
See Removing and installing.  See: Service and Repair/Procedures

6-  Upper toothed belt guard, left

7-  Bolt

25 Nm (18 ft lb)

8-  Bolt

25 Nm (18 ft lb)

9- Washer

10-  Bearing bushing

11-  Tensioning roller for toothed belt

12-  Tensioning lever

13-  0-Ring
