Drive Belt: Adjustments

Ribbed Belt Alignment Checking

-

If the power steering pump, Air Conditioning (A/C) compressor or the bracket for power steering pump or A/C compressor were replaced, then
check the ribbed belt alignment to prevent damage to the ribbed belt:

Special tools, testers and auxiliary items required

-

Alignment Gauge (3201)

-

Torque Wrench 5-50 Nm (VAG 1331)

Procedure

-

Remove the ribbed belt.  See: Service and Repair

-

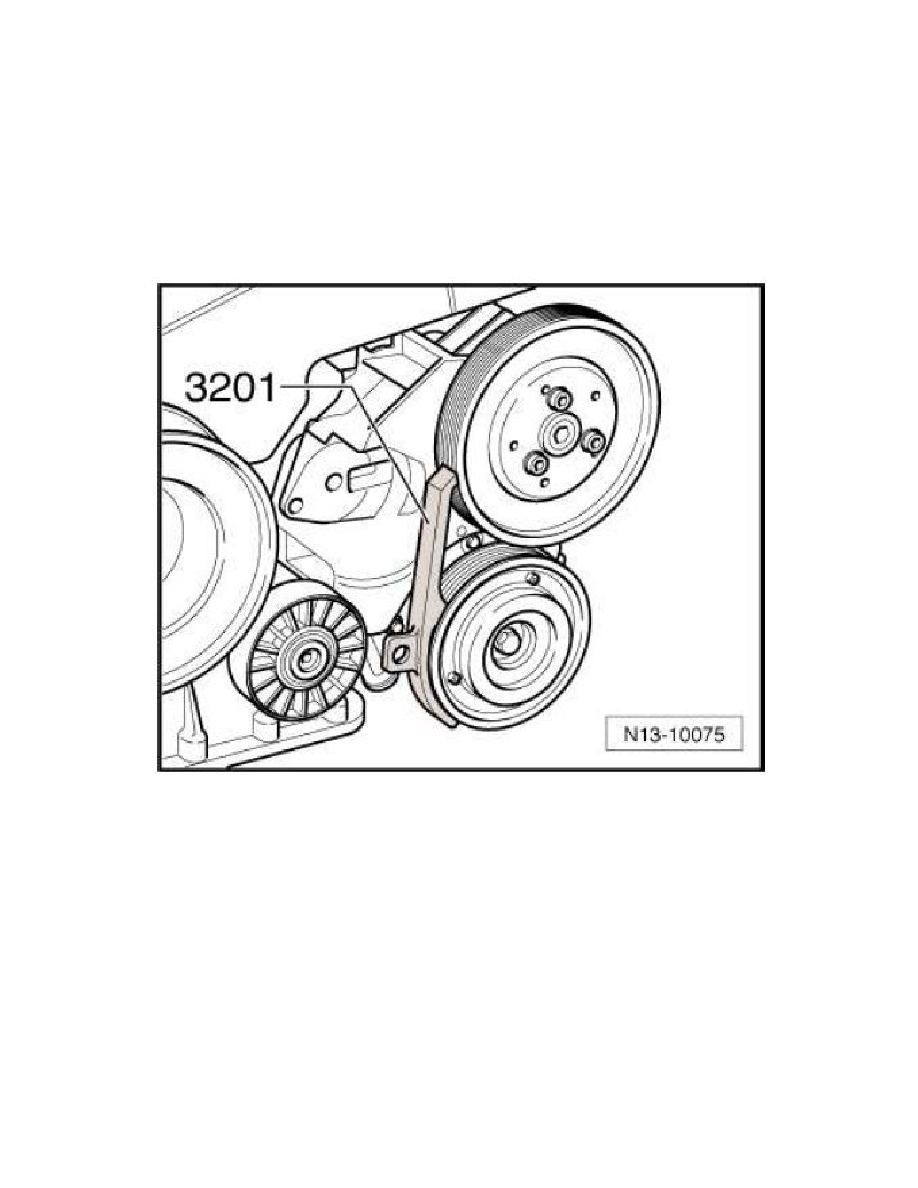

Set the (3201) onto the A/C compressor pulley.

-

The A/C compressor pulley must align with the power steering pump pulley.

If the Pulleys Do Not Align

-

Remove the power steering pump pulley.

-

To loosen the bolts, counter hold the pulley using the retainer (3036).

-

Even up the distance of the pulley using spacers of the thicknesses 0.6, 0.8, 1.0, 1.2, or 1.4 mm.
