Drive Belt: Service and Repair

Ribbed Belt

-

Checking alignment of the ribbed belt.  See: Adjustments

Removing

-

Remove the noise insulation.

-

Mark the direction of rotation of the ribbed belt.

-

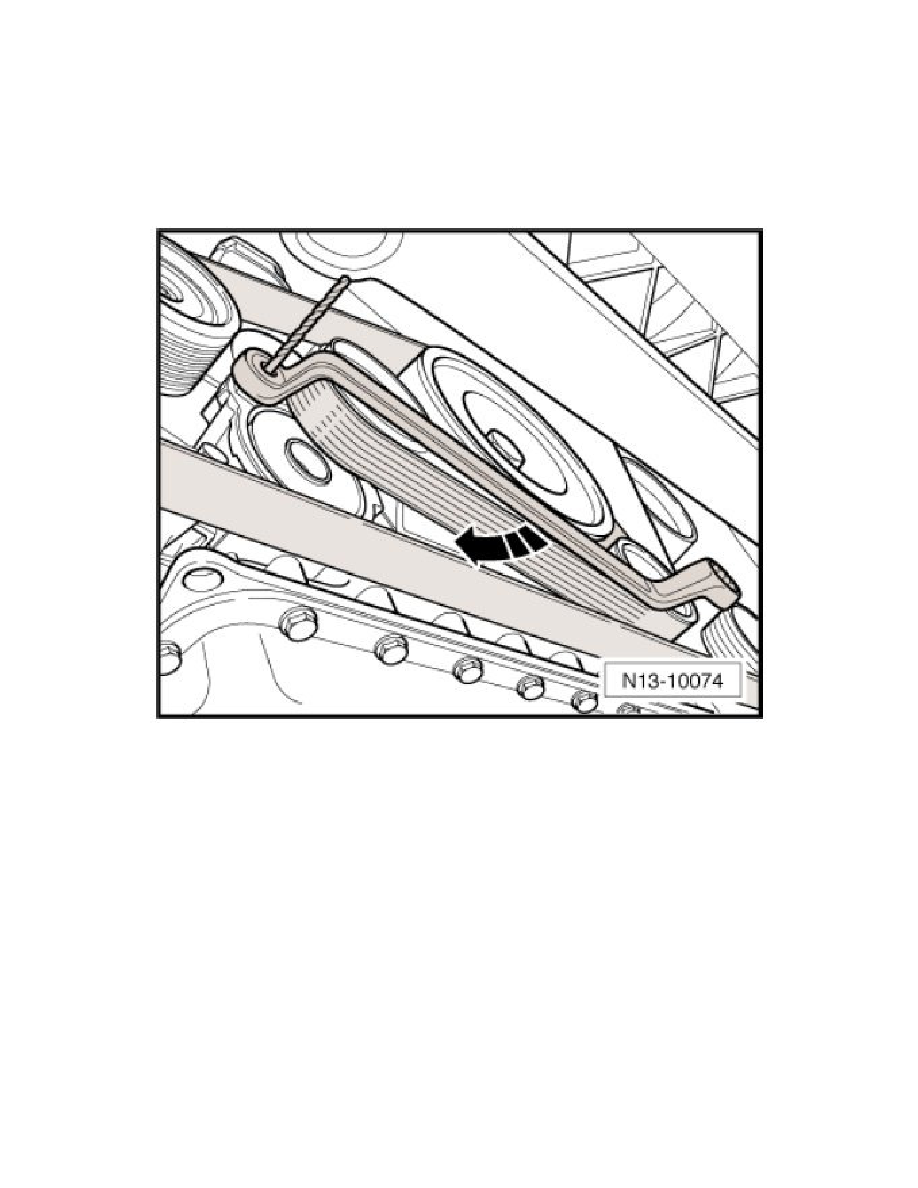

Turn the wrench clockwise - arrow - until the tensioner can be locked in place using a 5 mm drill bit.

-

Remove the ribbed belt.

Installing

-

Ensure, before installing the ribbed belt, that all ancillaries (generator, Air Conditioning (A/C) compressor, power steering pump) are secured
tightly.

-

Check that idler pulley turns easily.

-

Note previously marked direction of belt rotation and be sure that it is seated correctly on the pulleys.

-

Route the ribbed belt as shown.
