Timing Belt: Description and Operation

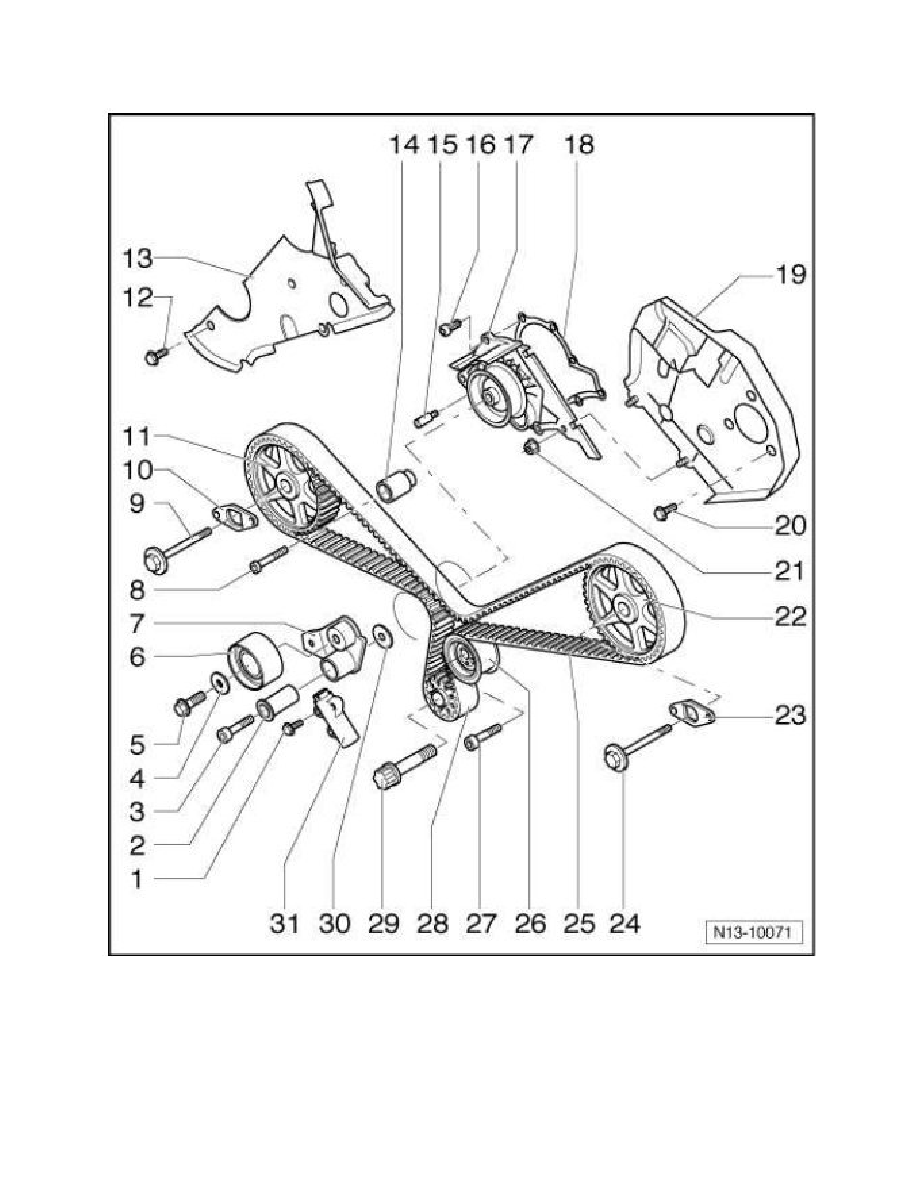

Toothed Drive Belt Assembly Overview

1 -

Bolt, 10 Nm

2 -

Bearing Sleeve

3 -

Bolt, 20 Nm + 1 /4 turn (90°)
-

Always replace.

4 -

Washer
-

For the tensioner
