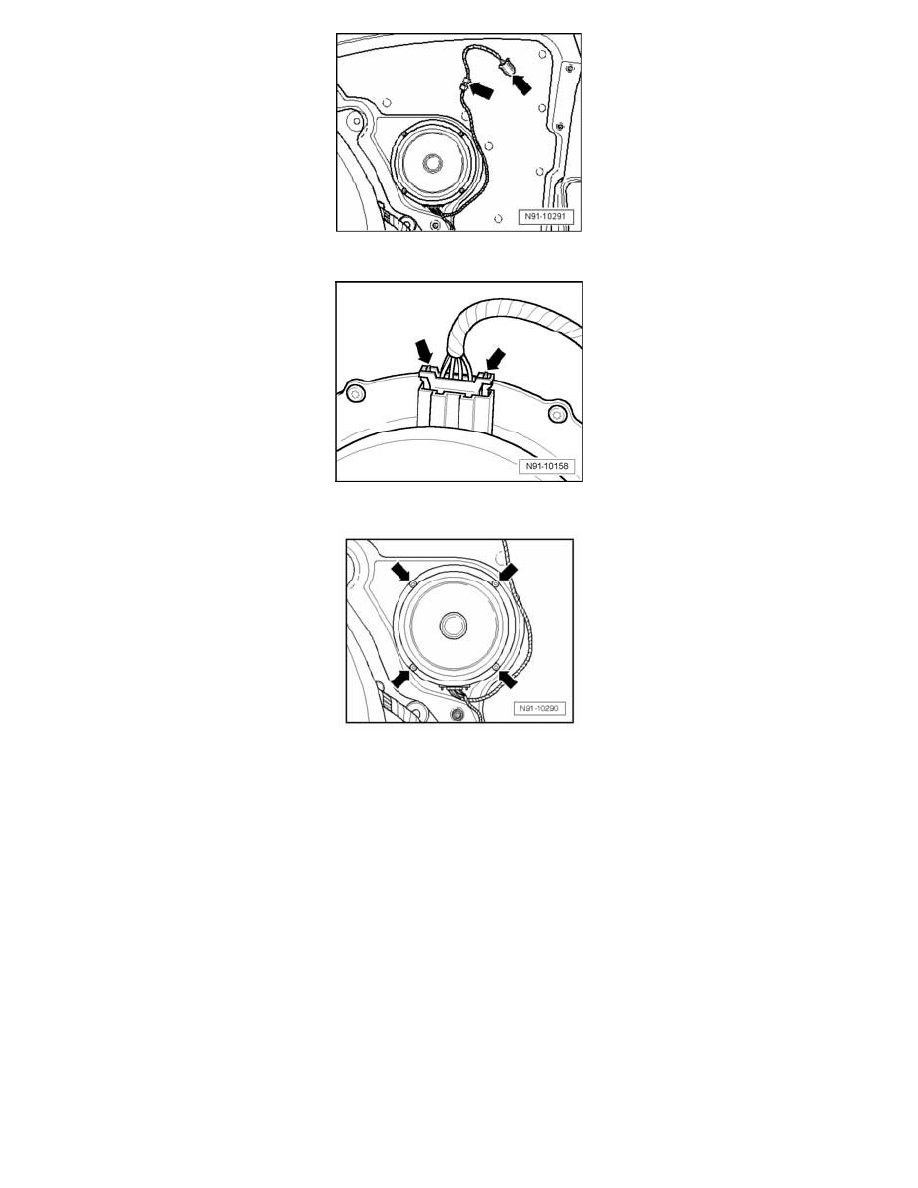

Disconnect electrical connection at side trim - arrows - then remove side trim completely.

-

Disengage electrical connection lock - arrows - and disconnect.

-

Drill out rivets - arrows - and remove loudspeaker from side panel.

NOTE:  To prevent corrosion, ensure that all metal particles from drilling are removed from vehicle interior.

Installing

Install in reverse order of removal, noting the following:

-

Secure new loudspeaker with special pop rivets of suitable length and diameter.

Front Mid-Range Speakers

Front Mid-Range Speakers

NOTE:

-

Midrange speakers are secured to door trim from behind.

-

Removal and installation of left or right side speakers is identical.

Removing

CAUTION:

-

Switch off all electrical consumers.

-

Switch ignition off and remove ignition key.

Remove applicable door trim.
