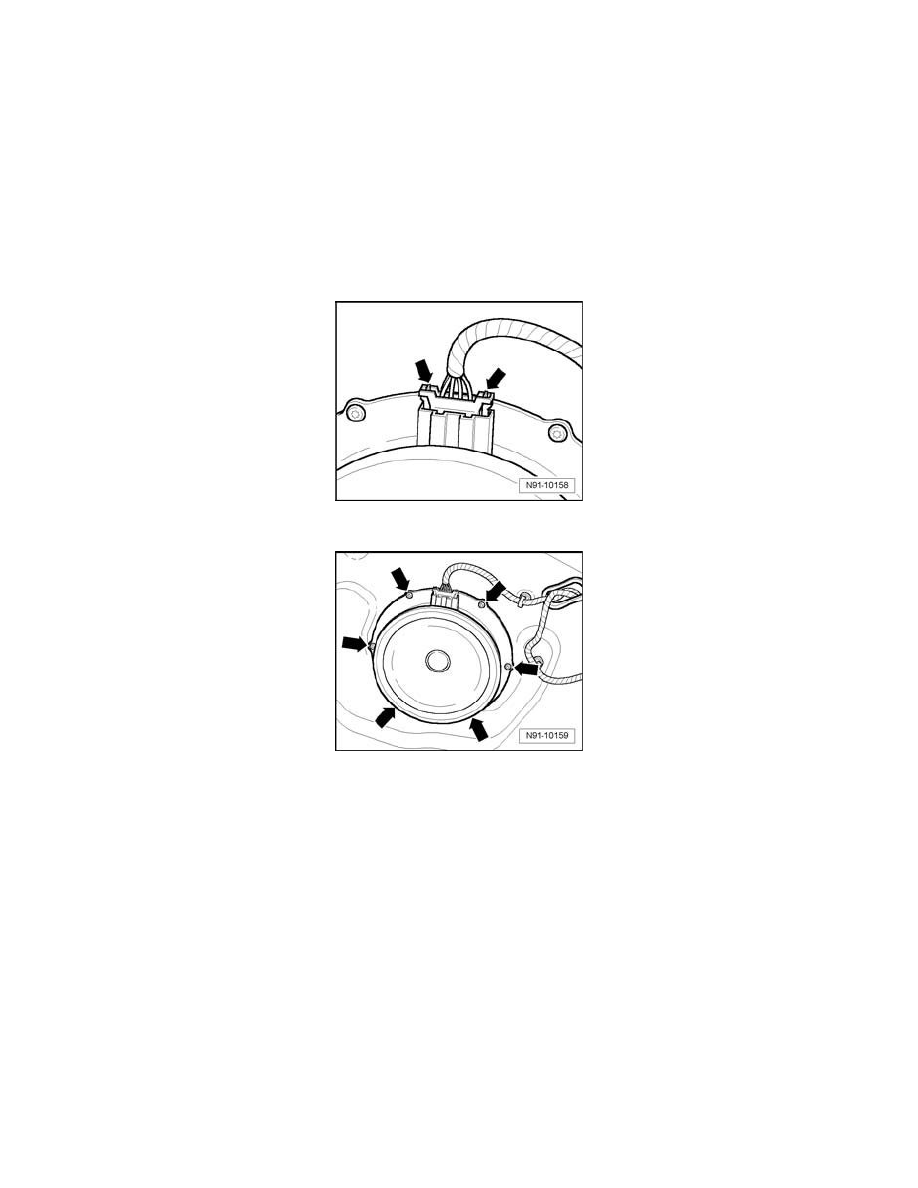

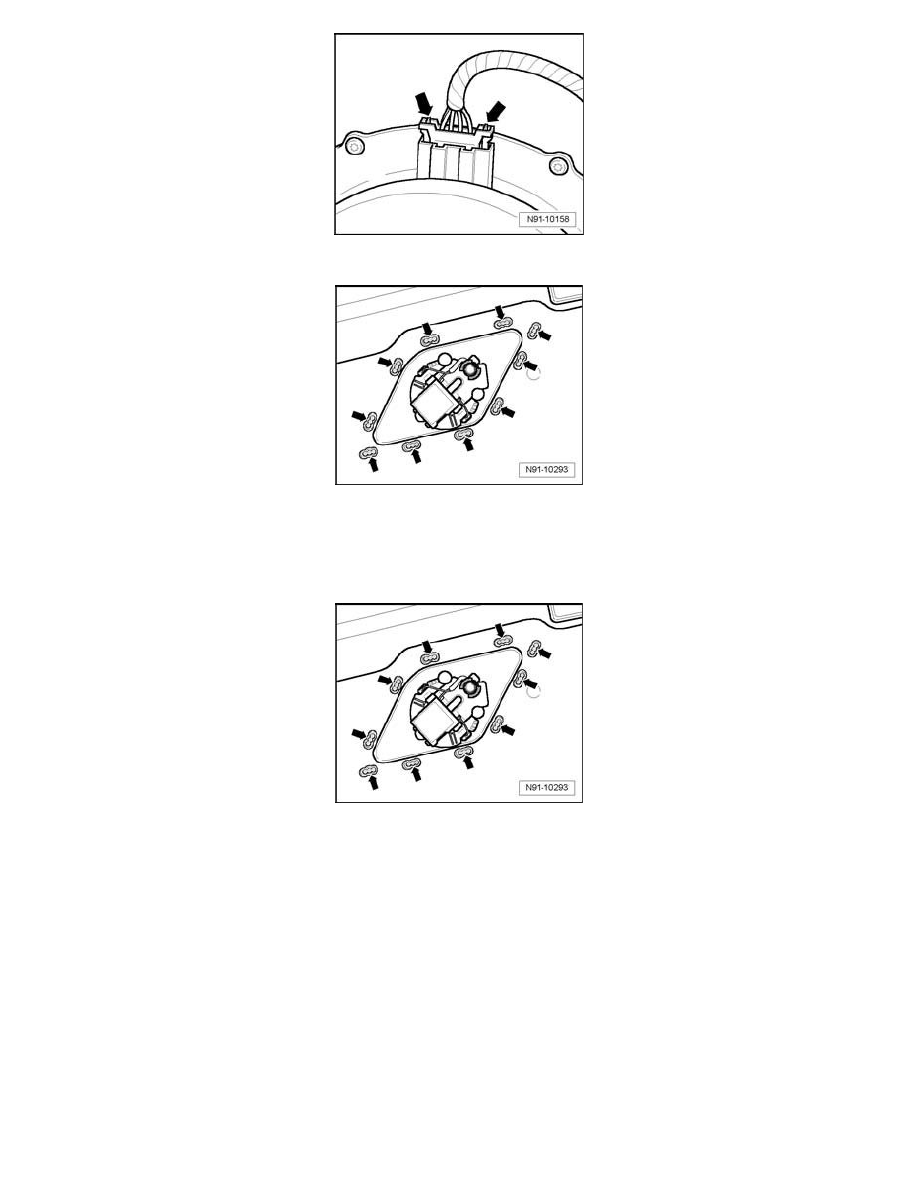

Disengage electrical connection lock - arrows - and disconnect.

-

Cut off heat-sealed plastic clips on loudspeaker panel - arrows -.

-

Remove panel with loudspeaker together from door trim.

Installing

-

Install loudspeaker panel together with loudspeaker into door trim.

-

Heat-stake the plastic clips using soldering iron - arrows -.
Remaining installation in reverse order of removal.

Rear Treble Speakers, 2 Door

Rear Treble Speakers, 2 Door

NOTE:

-

Removal and installation of left or right side speakers is identical.

-

After removing treble speaker, speaker trim must always be replaced.

-

Treble speakers are secured to side trim from behind.

Removing

CAUTION:

-

Switch off all electrical consumers.

-

Switch ignition off and remove ignition key.

-

When removing side trim in next step, treble speaker may break away from trim due to a short wire connection from wire mount to
speaker connection. Heed cable length and carefully remove side trim.
