Front Fender Liner: Service and Repair

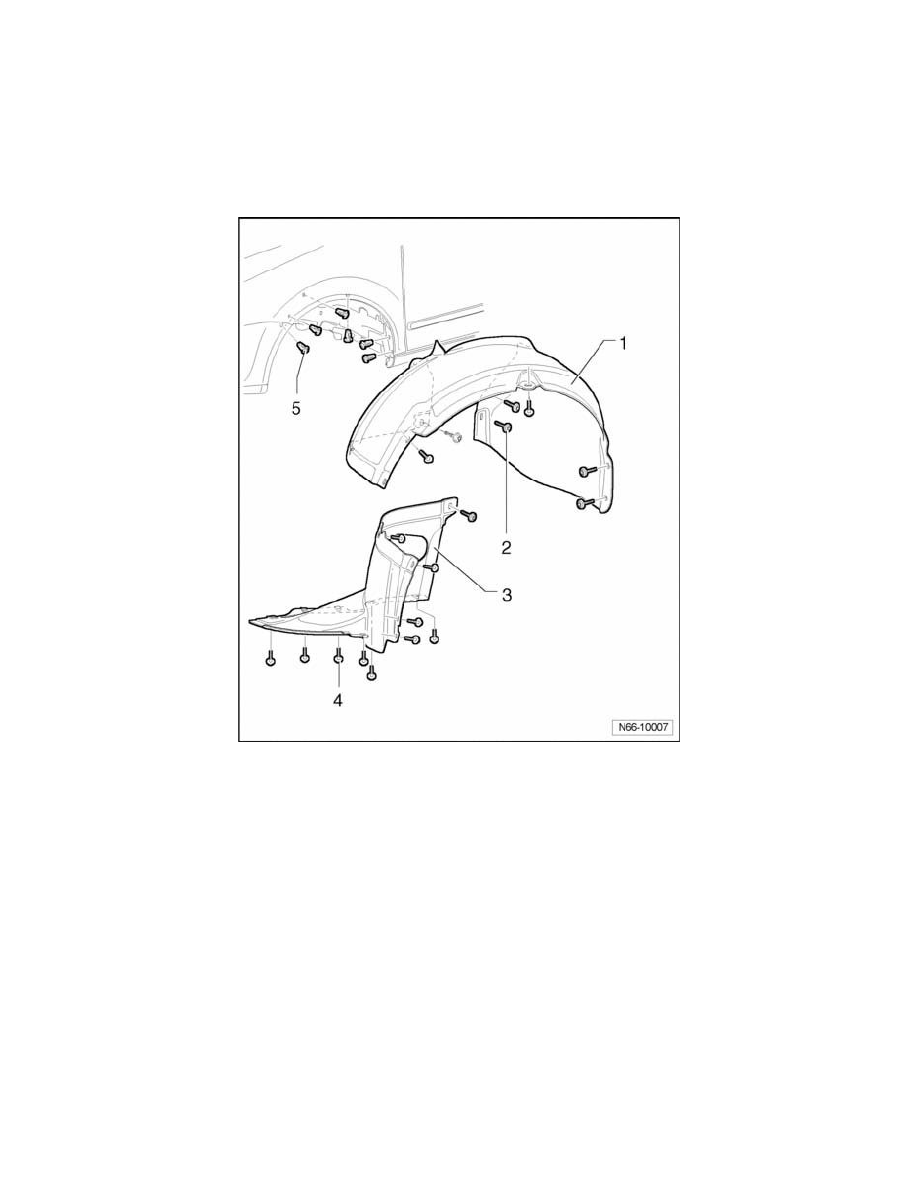

Front Wheel Housing Liner Assembly Overview

Front Wheel Housing Liner Assembly Overview

NOTE:

-

The illustration shows the left side. It can also be applied to the right side.

-

Depending on the model, there may be small differences when removing and installing.

-

Front wheel housing liner consists of front and rear parts.

1

-

Rear part of wheel housing liner
-

Material - PP/EPDM

2

-

Bolt
-

Qty. 7

-

2 Nm

3

-

Front part of wheel housing liner
-

Material - PP/EPDM

4

-

Bolt
-

Qty. 11

-

2 Nm

5

-

Expanding nut
-

Qty. 6
