Lock Carrier: Procedures

Lock Carrier Service Position Assembly Overview

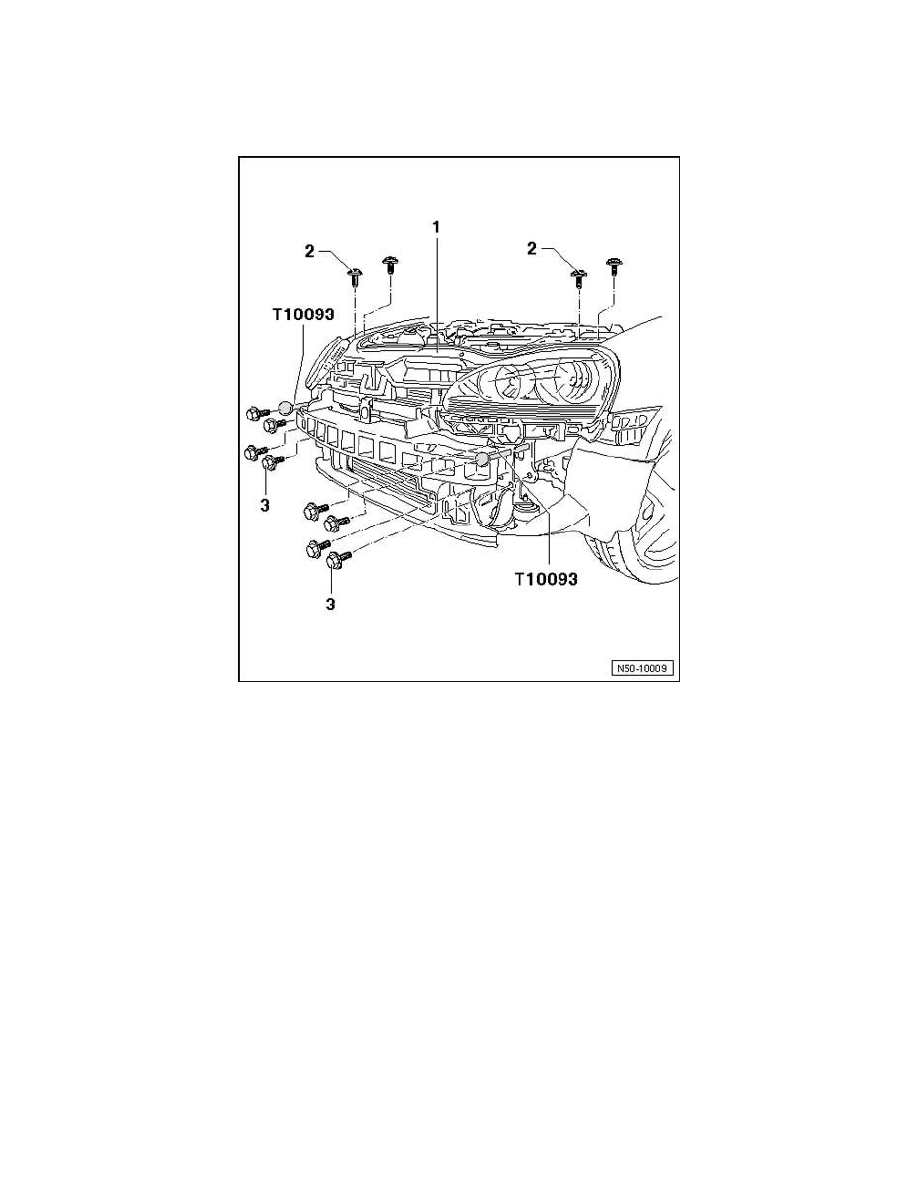

Lock Carrier Service Position Assembly Overview

1

-

Lock carrier with attachments
-

Service position

2

-

Bolt
-

Qty. 4

-

8 Nm

3

-

Bolt
-

Qty. 8

-

60 Nm

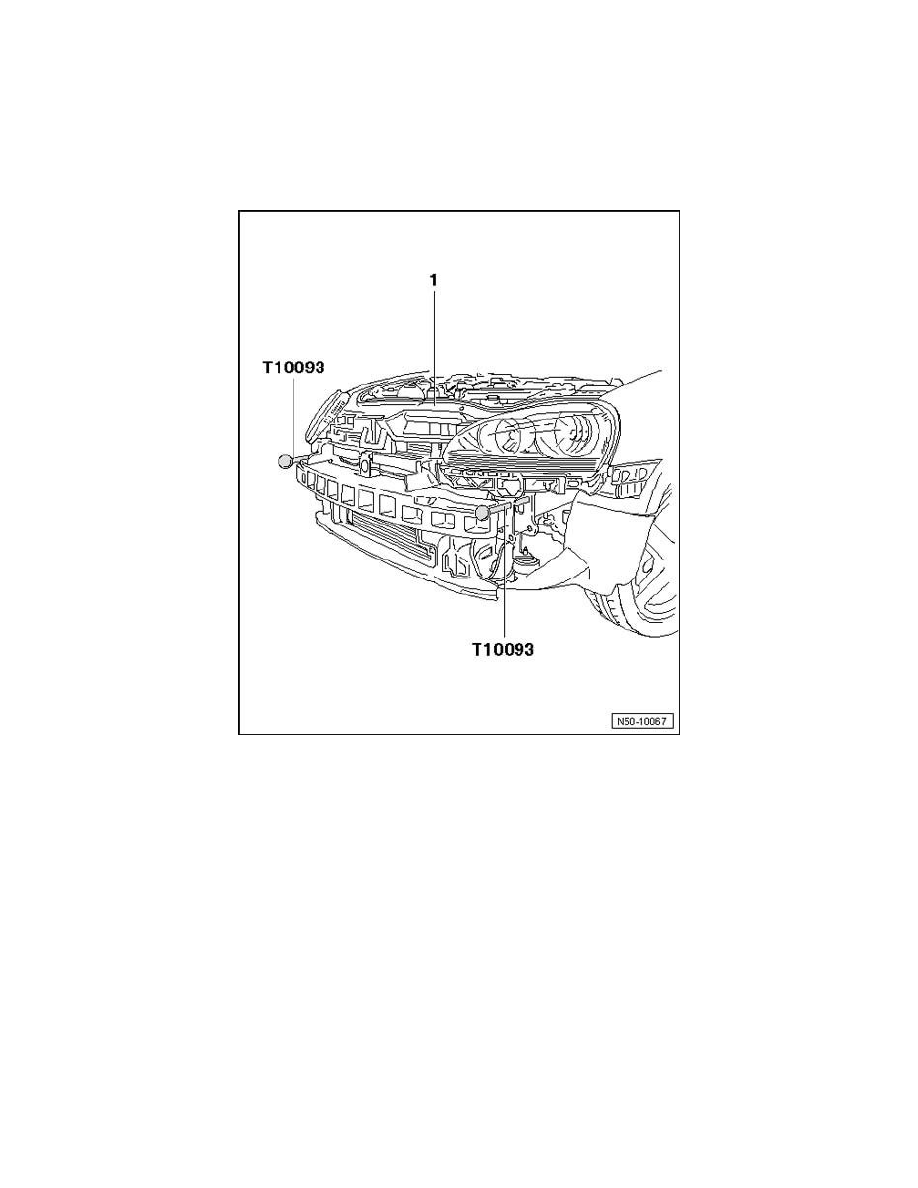

Lock Carrier, Service Position

Lock Carrier Service Position

Service Position, Setting
