Splash Guard: Service and Repair

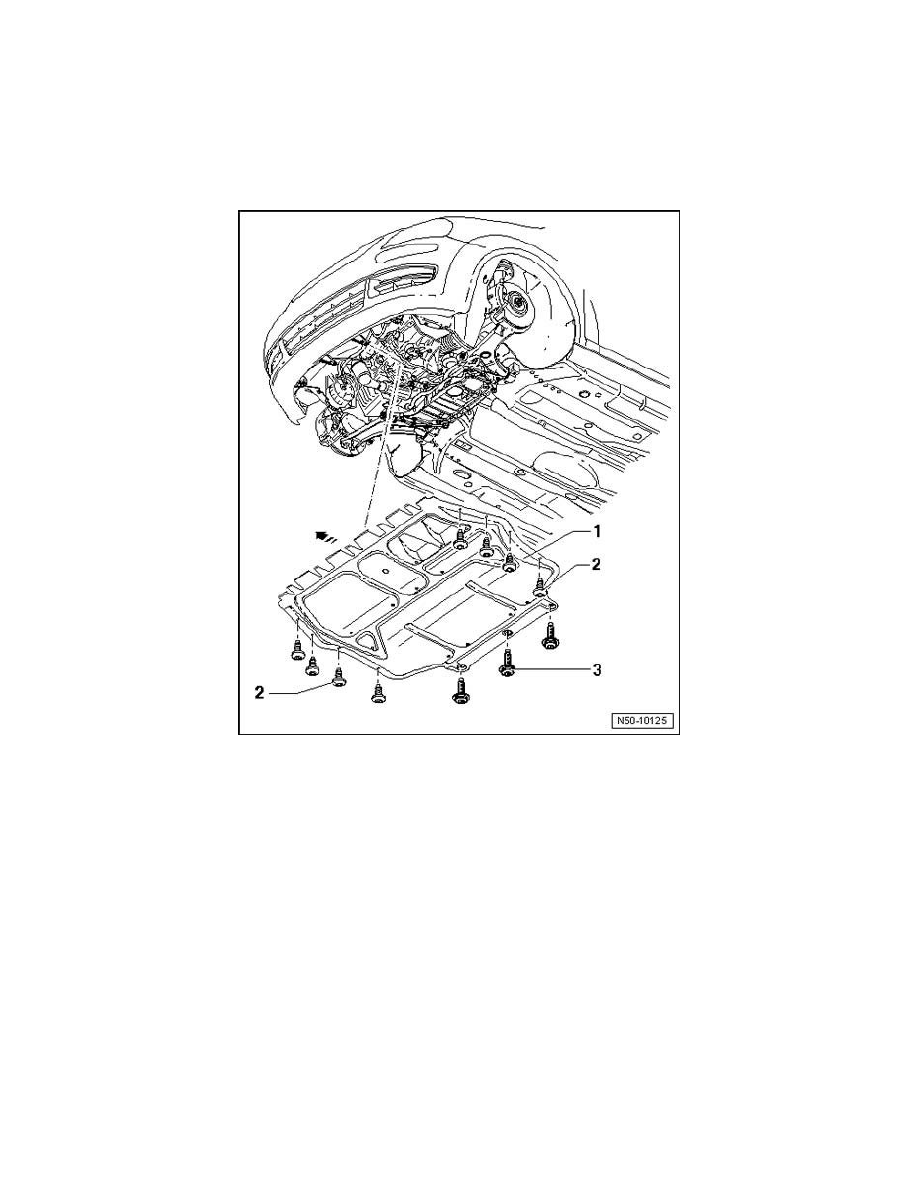

Noise Insulation Assembly Overview

Special tools, testers and auxiliary items required

-

Torque wrench 2 to 10 Nm V.A.G 1783

NOTE:  Slight changes may have to be made to removal and installation procedures, depending upon engine installed in vehicle.

1

-

Noise Insulation
-

- Arrow - points in direction of travel.

-

Removing:
-

Remove bolts - 2 - and - 3 -.

2

-

Bolt
-

Qty. 8

-

2 Nm

3

-

Bolt
-

Qty. 3

-

6 Nm
