Brake Pedal Assy: Service and Repair

Brake Pedal and Brake Booster, Separating

Special tools, testers and auxiliary items required

^

Release tool T 10159

-

Remove trim on drivers side.

Only on vehicles with brake light switch on mounting bracket:

-

Disconnect connector from brake light switch.

-

Remove brake light switch by turning 45° to left.

Procedure for all vehicles:

-

First press brake pedal in direction of brake booster and hold.

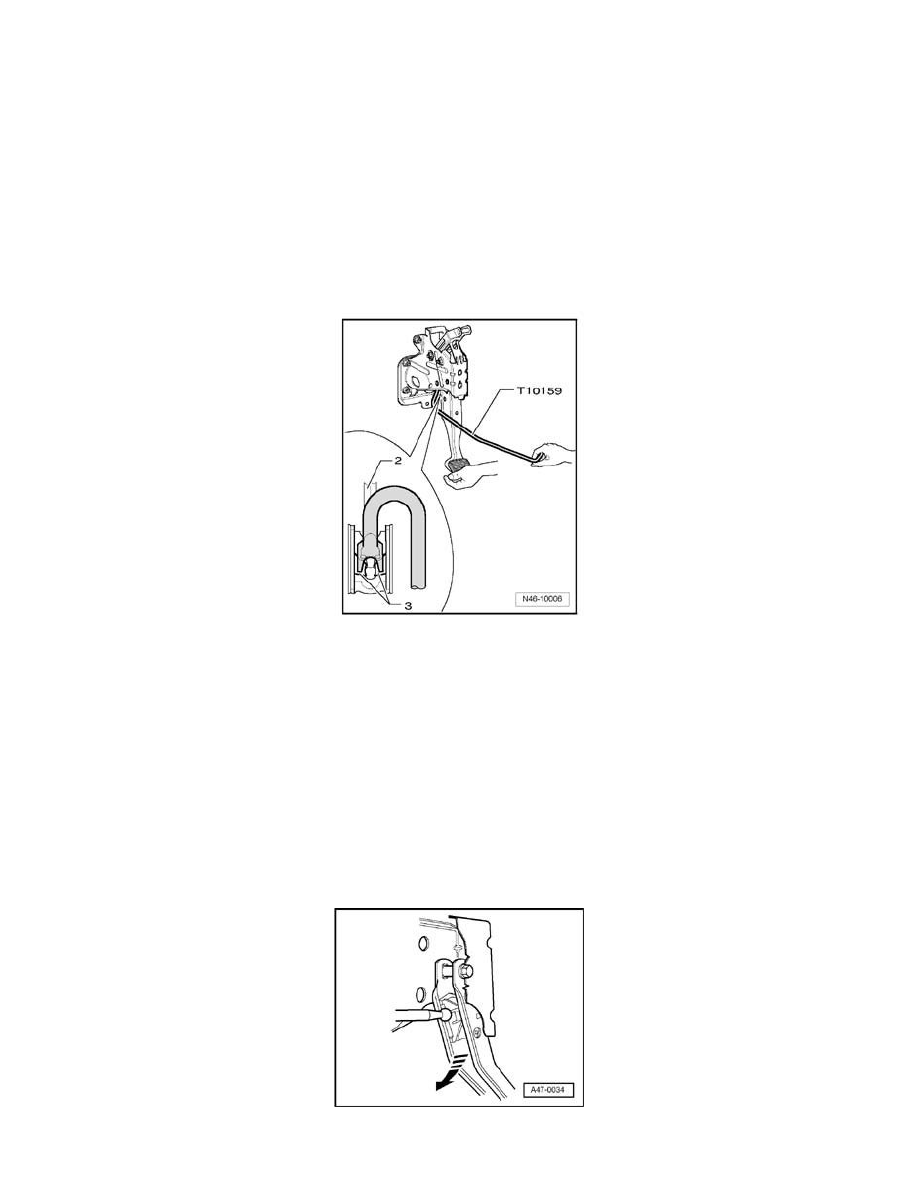

2 - Pressure rod

3 - Retaining lugs

-

Insert release tool T 10159 and pull in direction of driver seat. When doing this, counter-hold on brake pedal. (At this moment the pedal must not
be allowed to move backward). The mounting retaining lugs - 3 - will thereby be pressed off the ball head of the push rod - 2 -

For ease of illustration separating the brake pedal from the brake booster is shown with the pedal assembly removed.

-

Pull release tool T 10159 and brake pedal together toward the driver seat. (The brake pedal will thereby be pulled off the ball head of the push
rod).

Brake Pedal and Brake Booster, Connecting

-

Hold ball head of push rod in front of mounting and push brake pedal in direction of brake booster, so the ball head engages audibly.
