Heater Core: Removal and Replacement

Heat Exchanger

Special tools, testers and auxiliary items required

-

Drip tray V.A.G 1306

-

Hose clamps up to Dia 40 mm VAS 3093

-

Compressed air gun, commercially available

Removing

-

Place Drip tray V.A.G 1306 under the engine.

CAUTION:
-

Contact with hot engine coolant can cause severe scalding.

-

Coolant temperature can be above 100 degrees C with a warm engine. The cooling system is under pressure.

-

If necessary, reduce pressure and temperature before repairs.

-

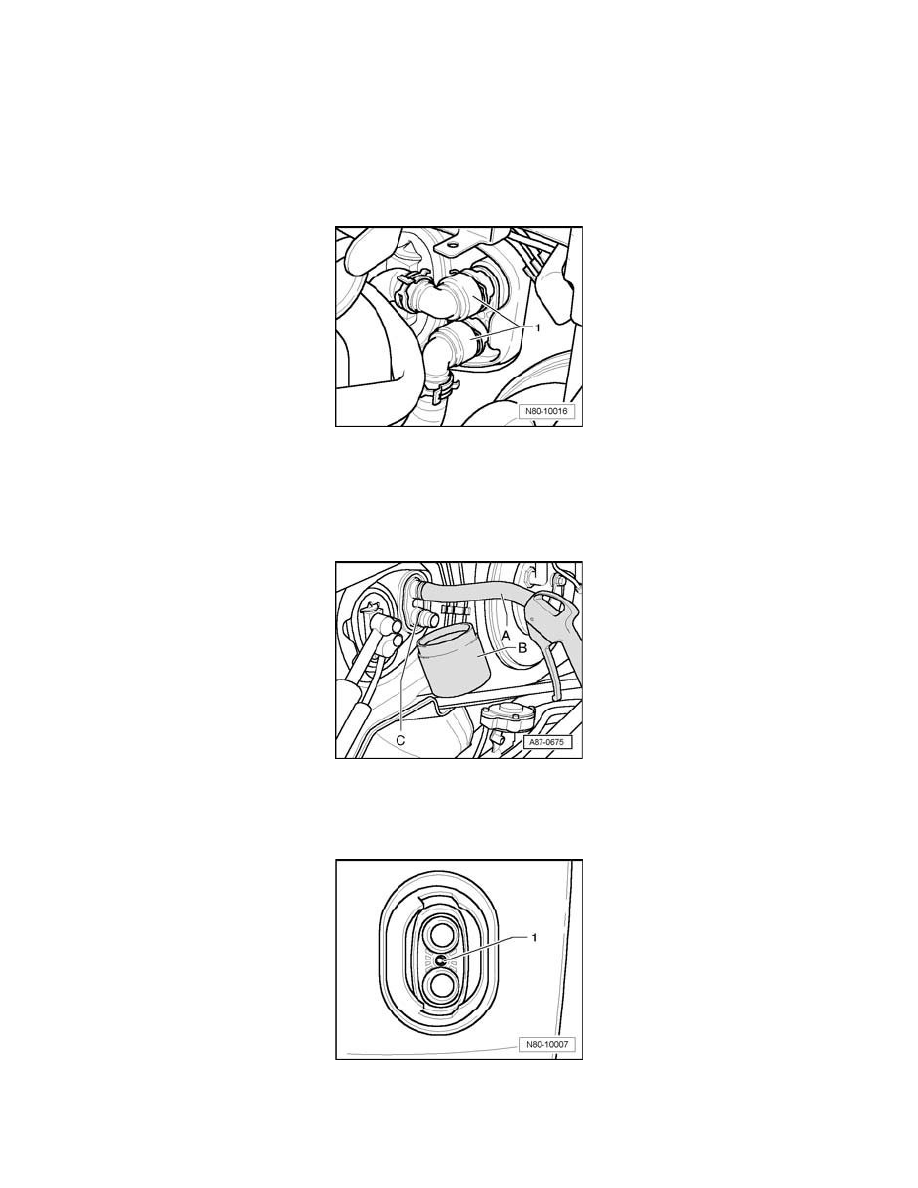

Clamp off coolant hoses - 1 - using hose clamps up to Dia 40 mm VAS 3093 and disconnect coolant hoses to heater core.

-

Connect a section of hose - A - onto upper connection of heater core.

-

Hold a container - B - under the lower connection - C -.

-

Using a compressed air gun, carefully blow coolant out of heater core into container - B -.

Depending on the engine, additional parts may need to be removed such as the charge air pipe.

-

Slightly loosen (do not remove) screw (6 mm hex socket head) - 1 - on connecting flange between heater core connections.
