Unplug the connectors on the air distributor housing.

-

Remove the heat exchanger together with the coolant pipes

-

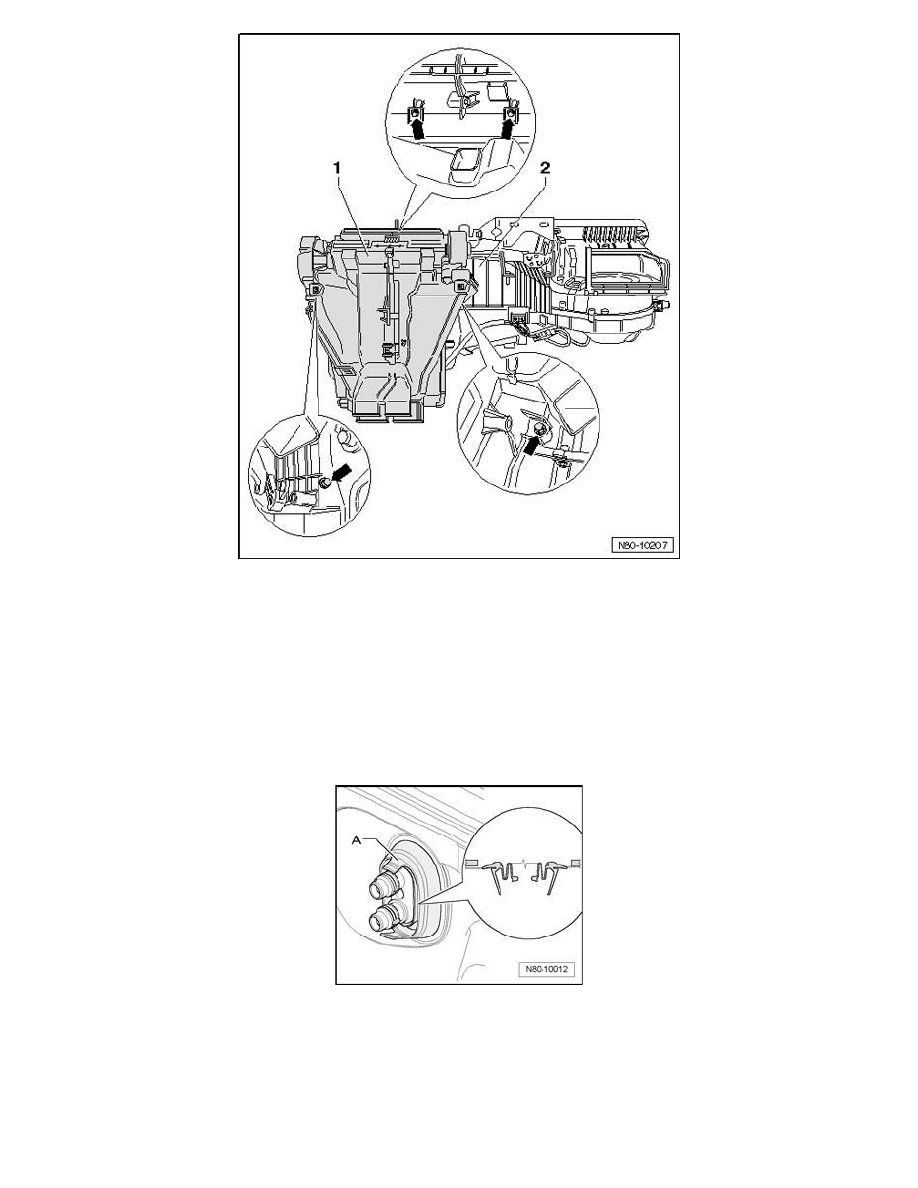

Remove the bolts - arrows - (1.4 Nm).

-

Remove the air distributor housing - 1 - from the heater unit - 2 -.

Installing

Install in reverse order of removal.

Heating Unit and Engine Compartment, Seal Installation Position

Heating Unit And Engine Compartment, Seal Installation Position

Installation position of seal for heating unit and engine compartment

-

First insert seal into bulkhead between heating unit and engine compartment - A -, then place on heater core.

NOTE:  To prevent water from entering vehicle interior, note the installation position.

Heating Unit Partition

Heating Unit Partition
