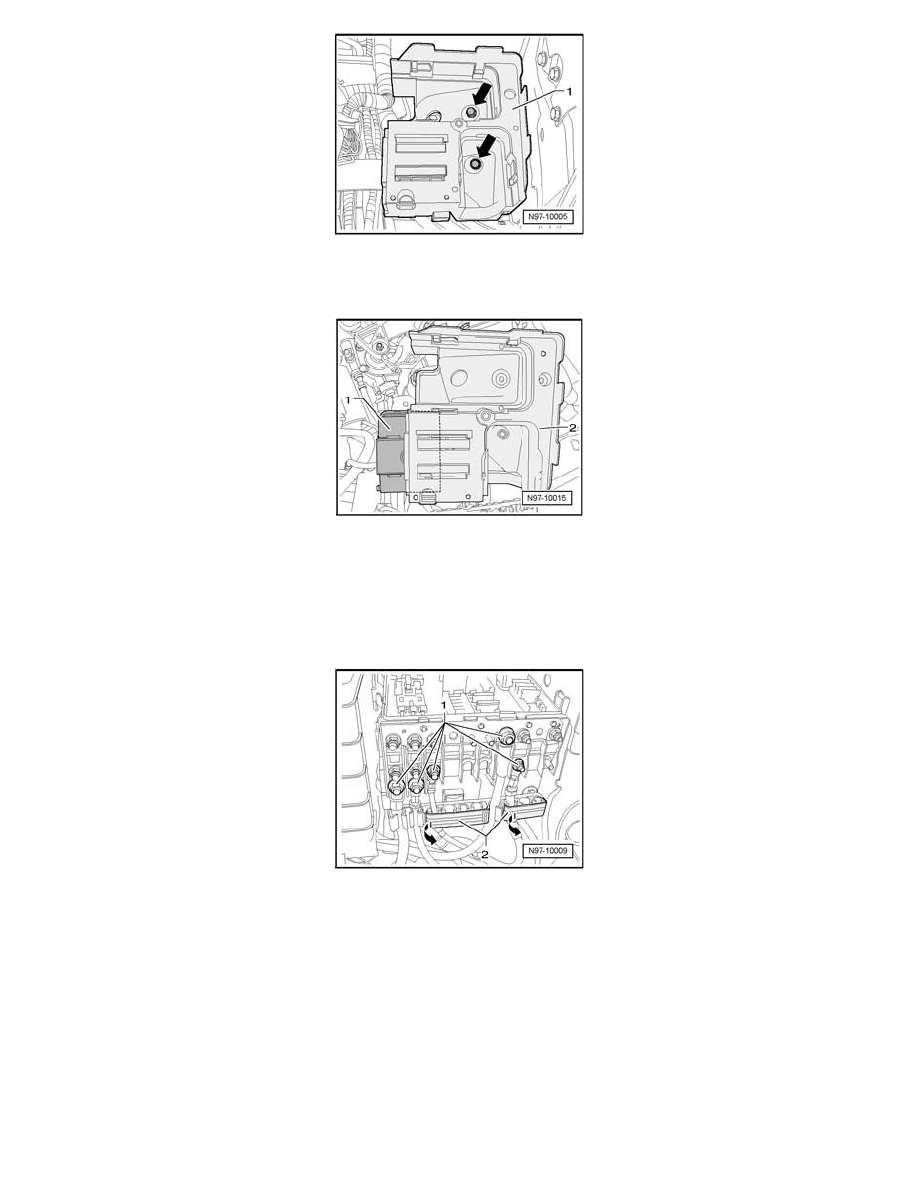

Remove mounting nuts - arrows - of E-box bracket - 1 -.

NOTE:  It depends on vehicle equipment whether an auxiliary relay carrier is installed.

-

Pull E-box bracket - 1 - as far as cable lengths permit from upward stud bolts.

-

Unclip auxiliary relay carrier - 1 - sideways out of E-box bracket - 2 -.

-

Remove E-box bracket - 2 - from vehicle.

Installing:

Install in reverse order of removal, noting the following:

-

Reconnect wires - 1 - to E-box in allocation marked during removal.

-

Tighten all threaded connections to the specification

Vehicles through 05.04:
