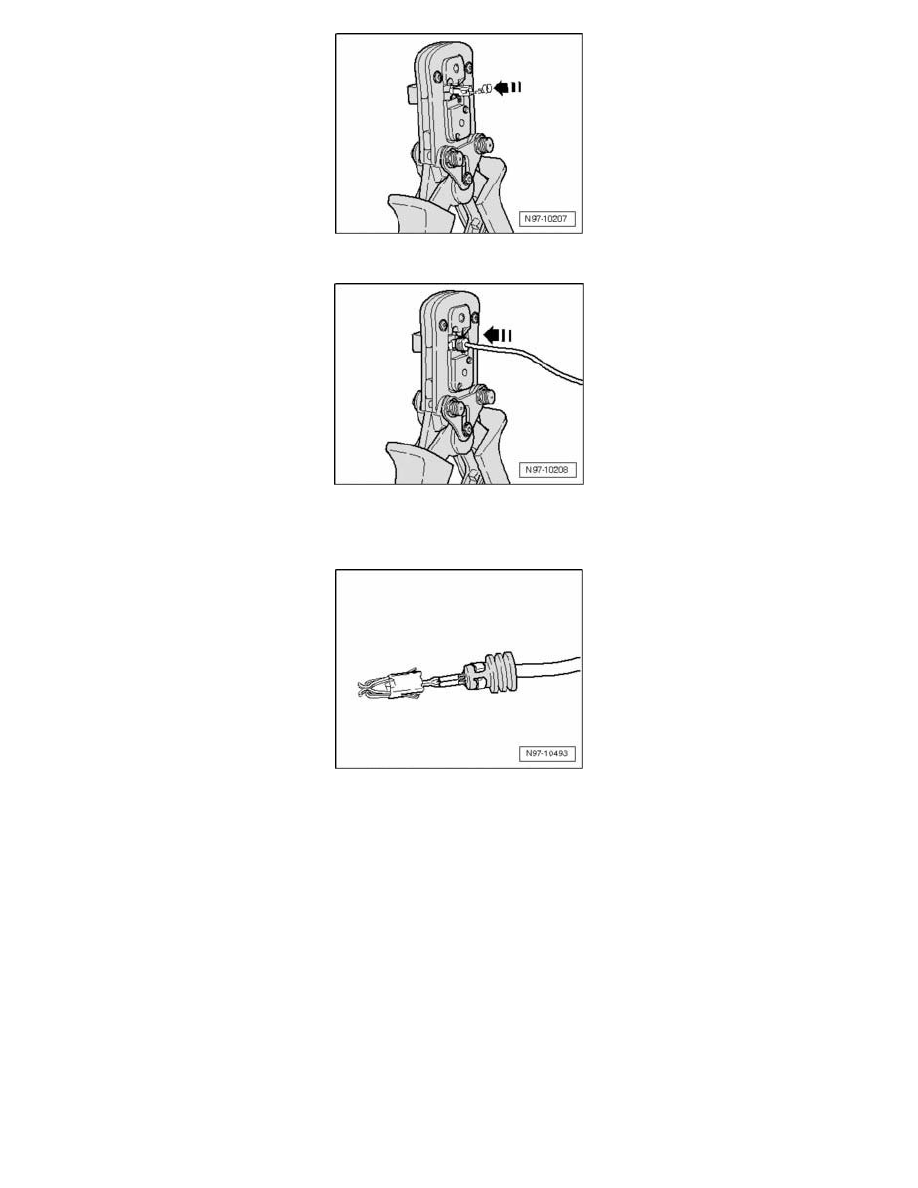

Place new crimp contact into mount on crimp pliers.

-

Insert the stripped wire end with positioned single wire seal into crimp contact until it makes contact on "wire stop".

-

Crimp the contact, wire and single wire seal by closing crimp pliers completely.

-

Open crimp pliers again and remove the finished crimped-on contact.

A correctly performed crimp is distinguished by a clean compression of wire and single wire seal in the contact and has an impression on the rear side
which identifies that the crimp was performed by a professional using the correct tool.

Vehicle Electrical System

Vehicle Electrical System

CAUTION:

-

Some tools are supplied with a tool safety clip, which is slid over the tool points after using the tool, in order to protect other workers
from injuries and tool points from damage.

-

When disconnecting and connecting battery, the procedure must be followed as described in the Repair Information.

-

Observe the current notes in the corresponding Repair Information for all repairs.

-

Observe country-specific regulations.

-

Before working on electrical system, battery ground (GND) strap must be disconnected. By disconnecting the battery ground (GND) strap (current
disruption), the electrical system is guaranteed to be safe to work on. Disconnection of the battery positive terminal is only required for removal of
the battery.

-

Before starting a repair, the cause of the damage must be eliminated first, e.g. sharp edges on chassis parts, faulty consumers, corrosion etc.

-

Further information, e.g. installing and removing the individual components can be found in the appropriate Repair Information.
