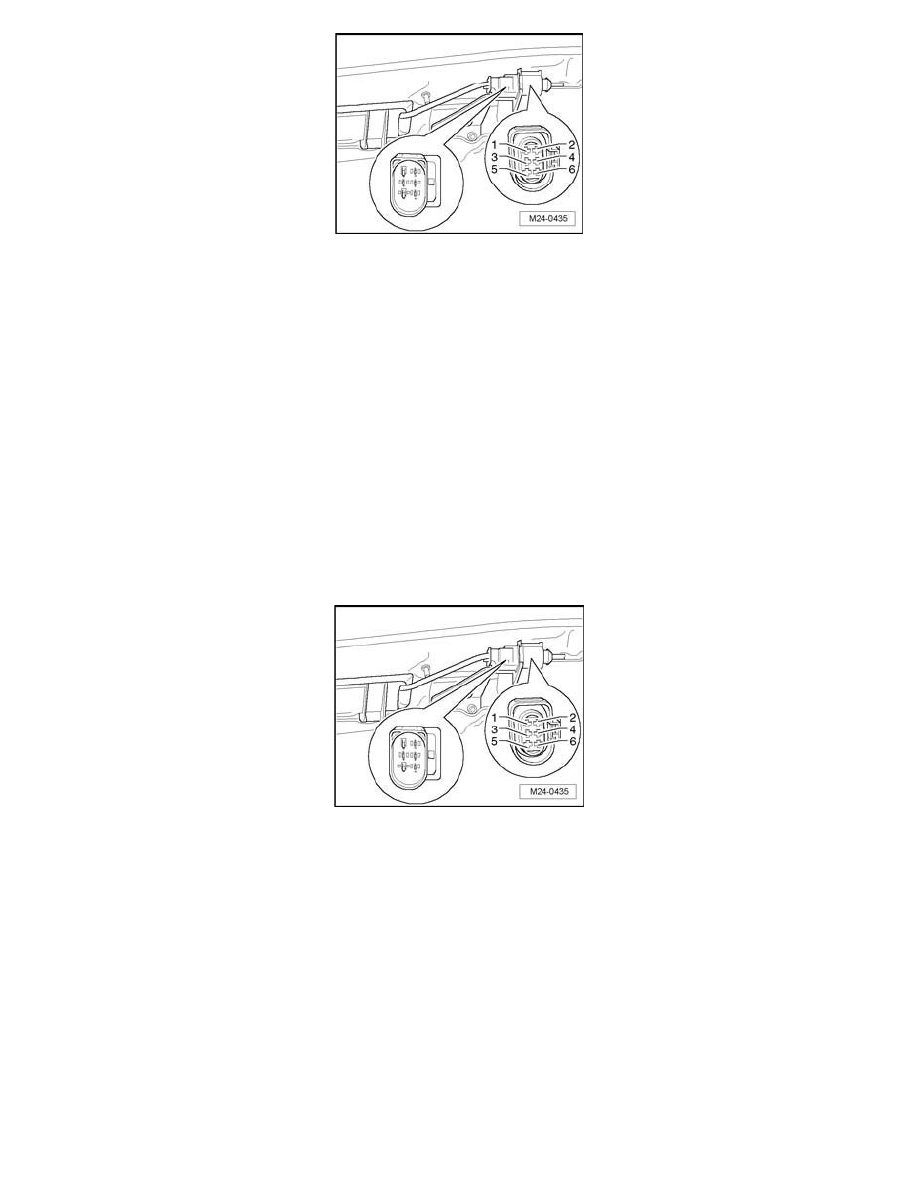

Using a multimeter, check the Heated Oxygen Sensor (HO2S) 2 G108 electrical harness connector - 2 - terminals 1 to 5 for voltage.

Specified value: 0.400 to 0.500 Volts

-

Switch the ignition off.

If the specified value was not obtained:

-

Replace Heated Oxygen Sensor (HO2S) 2 G108.

If the specified value was obtained:

Checking wiring

If the manufacturers test box is being used. Perform the following step.

-

Install the test box.

If the manufacturers test box is not being used. Perform the following step.

-

Remove the Engine Control Module (ECM) J623.

-

Using a Multimeter, check the Heated Oxygen Sensor (HO2S) 2 G108 electrical harness connector terminals to the Engine Control Module
(ECM) J623 electrical harness connector T121 terminals for resistance.

Heated Oxygen Sensor

Engine Control Module (ECM) J623

(HO2S) 2 G108 electrical

electrical connector T121

harness connector terminals

terminals or test box sockets

1

15

2

12

5

14

6

13

Specified value: 1.5 ohms Max.

If the specification was not obtained:

-

Check the wiring for an open circuit, a short circuit to each other, Battery (+), or Ground (GND).

-

Check the electrical harness connector for damage, corrosion, loose or broken terminals.

-

If necessary, repair the faulty wiring connection.

If no malfunction is found in the wiring:
